Çin Yüksek Üretim Çamur Sıyırıcı Sistemi Çevre İletim Makinesi Yarım Köprü Tipi Çevreleyen Sürüş Modu
Kısa Tanıtım
Jiangsu Eyaleti, Çin'in gelişmiş ve güzel bir şehri olan Yixing'de bulunan Longdai Co., Ltd, çevresel işleme ve bağımsız araştırma ve geliştirme, tasarım, genel müteahhitlik, çevre koruma ekipmanı imalatı ve ilgili entegre etme konusunda uzmanlaşmış petrokimya endüstrisinin bir işleme ekipmanı tedarikçisidir. malzeme temini.
parametreler
| Model Numarası / Parametreler | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Havuz çapı Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Derin havuz derinliği H(m) | 3.5～4.5 (Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0～4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı etrafında v(m／min) | 2.0~3.0 | |||||||||
| Yürüyen tekerlek boyutları (mm) | Φ400x120 | Φ120x450 | ||||||||
| motor gücü N(KW) | 0.37 | 0,55 | 0.75 | |||||||
| kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı etrafında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
Uygulama
ZCX tipi merkezi tahrikli tek (çift) borulu emiş makinesi, çevresel su girişli, çevresel su tahliyeli ve merkezi çamur tahliyeli büyük ve orta ölçekli çökeltme tankları için uygundur.Esas olarak kentsel atıksu arıtma tesislerinin ikincil çökeltme tanklarının emilmesi ve boşaltılması için kullanılır.
Yapı ve Çalışma Prensibi

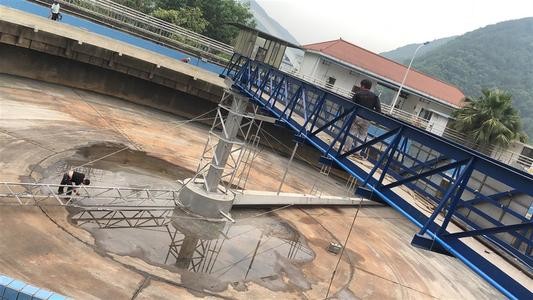

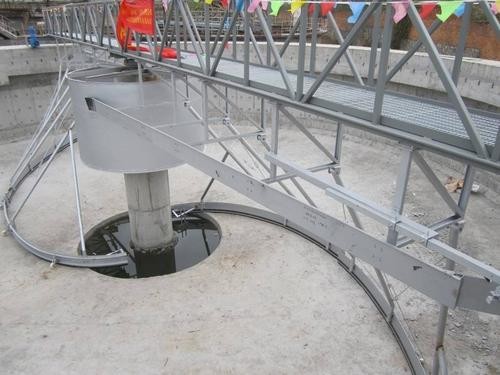

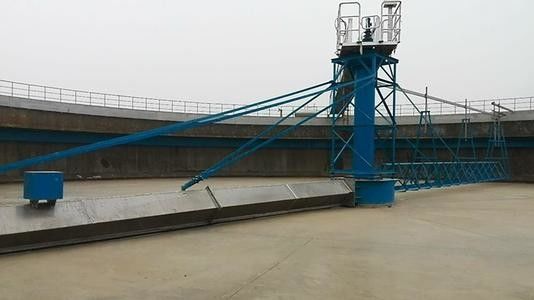

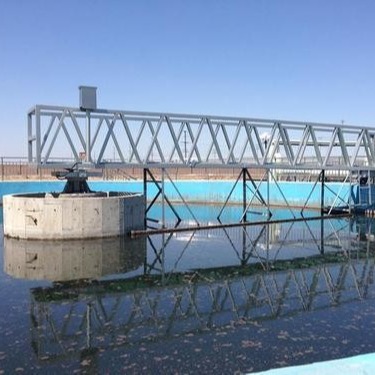

Ekipman, merkezi iletim ve dikey çerçeve tipini benimser.Kanalizasyon, çevredeki su dağıtım tankına girer ve tankın altındaki su dağıtım deliklerinden havuza eşit olarak akar.Çevresel su tutma eteğinin etkisi altında, su havuzun tabanından merkeze akar ve çamur kendi ağırlığına bağlıdır.Çamur, bir çamur-su ayrımı oluşturmak için havuzun dibinde biriktirilir.Tahrik cihazı, merkezi dikey çerçeveyi döndürmek için ve sıyırıcı kolu ve emme borusunu döndürmek için tahrik eder.Hidrostatik basıncın etkisi altında, çamur, emme borusunda düzenlenen emme ağzına eşit olarak girer ve daha sonra merkezi tahliyeden geçer.Çamur borusu, çamur tahliye kuyusunun manşonlu vanası vasıtasıyla havuzdan tahliye edilir.Boşaltılan çamur miktarı, manşon valfinin kaldırma derecesi ile kontrol edilebilir.Su yüzeyindeki pislikler cüruf sıyırıcı cihazı ile havuzun kenarına kadar sıyırılır ve daha sonra sıyırıcı tırmık ile gidere sıyırılarak havuzdan boşaltılır;süpernatant ise üçgen su çıkış savak plakası yoluyla su çıkış oluğuna boşaltılır.
Ana Özellikler
1. Çökeltme deposu etrafındaki giriş ve çıkış olukları, çökeltme deposu çevresinde eşit su dağılımı ve çıkışı sağlamak için yan bölmelerle tasarlanmıştır.
2. Sürüş cihazı, çıkış torkunu ve hızını sağlamak için bir helisel dişli redüktörü ve bir sonsuz dişli redüktörü kombinasyonunu benimser ve iletim etkisi yüksektir;redüktör, operasyonda güvenli ve güvenilir olan bir aşırı tork koruma cihazı ile donatılmıştır.
3. φ≤40m olduğunda tek taraflı pipet, φ>40m ise çift taraflı pipet kullanılır.
4. Çamur emme borusu, çamuru boşaltmak için tanktaki yoğunluk akışına müdahale etmeyen ve suyun stabilitesini sağlayan yatay delikli bir boru kullanır.
5. Koni şeklindeki çamur emme borusundaki çamur emme benzersiz bir şekilde tasarlanmıştır ve tüm havuzun dibinde dengeli çamur emme sağlamak, çamur emme konsantrasyonunu artırmak ve içeriden dışarıya, küçükten büyüğe değişken delik aralığı benimser. çamur geri akış gücünden tasarruf edin.
6. Sıyırmanın iki yolu vardır: plaka sıyırma ve boru sıyırma (birincisi geleneksel olarak kullanılır).
7. Ekipmanın kullanımı kolaydır ve ekipmanın çalışması doğrudan yerel/uzaktan kontrol edilebilir.
Ana Parametreler ve Kurulum Boyut Tablosu
Anahat ve Kurulum Şeması
1. Çalışma köprüsü 2. Uç kirişi tahrik cihazı 3. Su çıkış savak plakası 4. Cüruf hunisi 5. Sıyırıcı tırmığı 6. Cüruf sıyırıcı plakası 7. Dengeleme silindiri 8. Destek ve akım toplayıcı 9. Çamur sıyırma sistemi 10. Kafes 11. Pislik bölme 12. Lavabo temizleme fırçası
Paketleme ve Teslimat
1. 20ft, 40ft, 40hp konteyner ile uluslararası ihracat standardı ile su geçirmez ambalaj.Ekipman Bağlantı Elemanları, Elektrik Motoru ve Güç Kabini, Tahta Sandık veya Demir Kutu içinde paketlenecektir.Diğer Ekipmanlar Renkli Çizgili Plastik Bez ile paketlenecektir.
2. Tüm tesis makine boyutu normal olarak büyüktür, bu nedenle hepsini paketlemek için Su Geçirmez kumaş kullanacağız.Motor, dişli kutusu veya diğer kolay hasar gören parçaları kutuya koyacağız.Profesyonel bir nakliye departmanımız var, konteyner miktarınızı korumak için ellerinden geleni yapacaklar.
Neden Bizi Seçmelisiniz?
1. Longday daha fazlasına sahip 10 yıl Atıksu ve çamur arıtma konusunda deneyim sahibi olmak.
2. Tanıtıyoruz Almanca teknoloji, dolayısıyla ürünümüz fazla diğer Çinli üreticilerden daha iyi.
3. Sadece en iyi tedarikçinin en iyi parçalarını kullanıyoruz.
4. Kendi Ar-Ge merkezimiz ve eksiksiz üretim sistemimiz var.
Hakkımızda
Jiangsu Eyaleti, Çin'in gelişmiş ve güzel bir şehri olan Yixing'de bulunan Longdai Co., Ltd, çevresel işleme ve bağımsız araştırma ve geliştirme, tasarım, genel müteahhitlik, çevre koruma ekipmanı imalatı ve ilgili entegre etme konusunda uzmanlaşmış petrokimya endüstrisinin bir işleme ekipmanı tedarikçisidir. malzeme temini.
Ana ürünler arasında mekanik çubuk ekran, hava yüzdürme cihazı, dozajlama cihazı, çamur sıyırıcı, soğutma kulesi, sürahi, kimyasal yağ alma cihazı, hidrolik ekran, kum su ayırıcı, filtre, konveyör, kıvam arttırıcı, Biyolojik filtre, yumuşatılmış su, gömülü kanalizasyon arıtma ekipmanları bulunmaktadır. , vb.
SSS:
S: Ticaret Şirketi mi Üretiyorsunuz?
A: ikimiz de üretim ve ticaret şirketiyiz.Atık Su Arıtma Ekipmanları Üreticisi ve Mühendislik Hizmeti Kuruluşu Olarak 30 Yılı aşkın Profesyonel Deneyime sahibiz.
S: Ana Ürünleriniz Nelerdir?
A:Anahtar kelimeler :Çamur Susuzlaştırma Makinası Ekipmanları, Vidalı Tip Çamur Susuzlaştırma Presi Çamur Vidalı Pres, Susuzlaştırma Çamur Makinası Vidalı Pres, Kanalizasyon Arıtma Ekipmanları, Çamur Arıtma Tesisi, Vidalı Pres Çamur Susuzlaştırma, Çamur Susuzlaştırma, Çamur Susuzlaştırma Makinası, Çamur Susuzlaştırma Makinası Vidalı Pres , Döner Tambur Bar Elekleri, Ekipman DAF, DAF Fiyatı, Çözünmüş Hava Flotasyon Sistemi Fiyatı, Çamur Milsiz Vidalı Konveyör, Kimyasal Dozajlama Cihazı, MBBR Fiyatı, MBBR Medya, Disk Difüzör, Polimer Hazırlama Kimyasal Dozajlama Sistemi ve diğer özelleştirilmiş makineler.
S: Uygun Modeli Nasıl Bulabilirim?
C: Lütfen Akış Hızı, Katı Madde İçeriği ve Çamur Türünü belirtin veya “iletişim” simgesine tıklayarak doğrudan bizimle iletişime geçin.Model Seçiminde Size Yardımcı Olabiliriz.
S: Fabrikanız Nerede Bulunuyor?
A: Yixing City, Biz sadece 3 Saatten Az Sürüş ile Şanghay'a Çok Yakın olan Çamur vidalı pres susuzlaştırma Makinesi için profesyonel, çevre koruma ekipmanlarının ünlü şehrindeyiz.Ziyaretiniz için hoş geldiniz.
S: OEM Hizmeti Sağlıyor musunuz?
C: Evet.Çamur Susuzlaştırma için Farklı Talebinize Göre Özel Tasarım Yapabiliriz.
S: Şirketinizin Üretim Kapasitesi Nasıl?
C: Fabrikamız 15.000m²'nin Üzerinde Bir Alanı Kaplamaktadır ve Yılda 2000 Takım Makine Üretmektedir.
