Beyaz Atıksu Arıtma Tankı, Elyaf Döner Tambur Filtresi

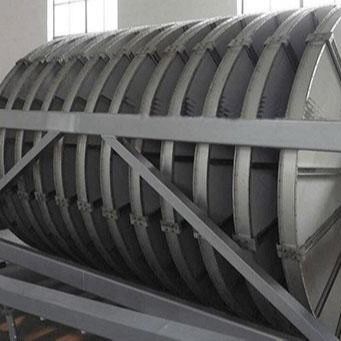

Dıştan içe, içten dışa döner filtre, yatay olarak yerleştirilmiş bir dizi döner filtre diskinden oluşur.Her bir filtre diski, çift sayılı fan şeklinde filtre plakalarından oluşur.Disk, kolayca çıkarılabilen bir filtre bezi ile donatılmıştır.Filtre bezi malzemesi, elyafın filtre gözenek boyutu ve filtre bezi 10um'dur.
Fiber döner tabla filtresinin çalışma durumu şunları içerir: filtrasyon, geri yıkama ve çamur boşaltma durumu.

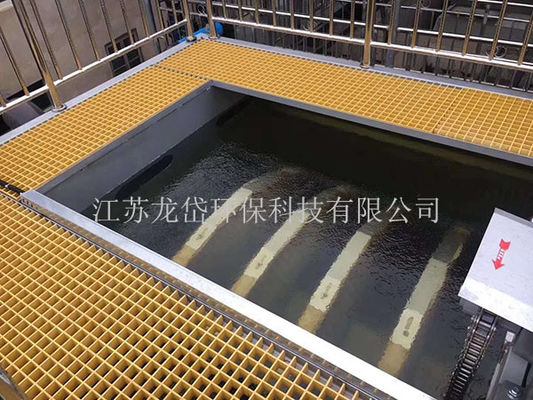

(1) Filtrelenmiş kanalizasyonun yerçekimi akışı filtre tankına girer ve filtre tankında bir su dağıtım bendi vardır.Filtre bezi tamamen batık tipi benimser, pis su filtre bezinin dışından girer, süzüntü içi boş borudan toplanır ve yerçekimi akışı atık bent yoluyla filtre tankından boşaltılır.Tüm süreç süreklidir.

(2) Temizleme ve filtreleme işlemindeki çamurun bir kısmı filtre bezinin dışına emilir ve yavaş yavaş bir çamur tabakası oluşturur.Filtre bezi üzerinde çamur birikmesi ile filtre bezinin filtreleme direnci artar ve filtrenin su seviyesi giderek yükselir.Tanktaki sıvı seviyesinin değişimi bir basınç sensörü ile izlenir.Havuzdaki sıvı seviyesi temizleme ayar değerine (yüksek su seviyesi) ulaştığında, PLC temizleme işlemini başlatmak için anti-emme pompasını çalıştırabilir.Temizlerken, filtre tankı sürekli olarak filtrelenebilir.
Filtrasyon sırasında, filtre döner tablası, havuzun dibinde çamur birikmesine elverişli olan statik bir durumdadır.Temizleme sırasında filtre döner tablası 1 devir/2 dakika hızında döner.Emme pompası, filtre bezinin yüzeyini negatif basınç altında emer, filtre bezi üzerinde biriken çamur partiküllerini emer ve filtre döner tablasındaki su aynı anda içeriden dışarıya emilir ve üzerinde karşı temizlik etkisi vardır. filtre bezi.Anlık yıkama alanı, tam filtre döner tablasının alanının yalnızca yaklaşık %1'ini oluşturur.Geri yıkama işlemi aralıklıdır.
Temizlerken iki filtre diski emiş pompasının borusundaki elektrikli valf tarafından otomatik olarak kontrol edilen bir gruptur.Fiber döner tabla filtresinin komple temizlik işlemi sırasında, emme pompasının sürekli çalıştığı her grubun temizliği dönüşümlü olarak gerçekleştirilir..Giren su kalitesi aniden bozulduğunda, havuzdaki sıvı seviyesi hızla geri yıkama seviyesine yükselir ve temizlik sırasında tüm geri yıkama pompaları aynı anda çalıştırılır ve birkaç grup filtre döner tabla ters yıkamaya kadar aynı anda geri yıkanabilir. döngü normale döner.
(3) Çamur tahliye sistemi
Fiber döner tabla filtrenin filtre döner tablasının alt kısmında, havuzun dibindeki çamurun toplanmasını kolaylaştırmak için kova şeklinde havuz tabanı bulunur.Çamur havuzunun dibindeki çökeltme, filtre bezi üzerindeki çamur miktarını azaltır, bu da filtreleme süresini uzatabilir ve geri yıkama suyu miktarını azaltabilir.Belirli bir süre sonra PLC çamur pompasını çalıştırır ve çamuru havuzun dibindeki delikli çamur borusu aracılığıyla tesis drenaj sistemine geri gönderir.Bunlar arasında çamur deşarj aralığı ve çamur deşarj süresi ayarlanabilir.
