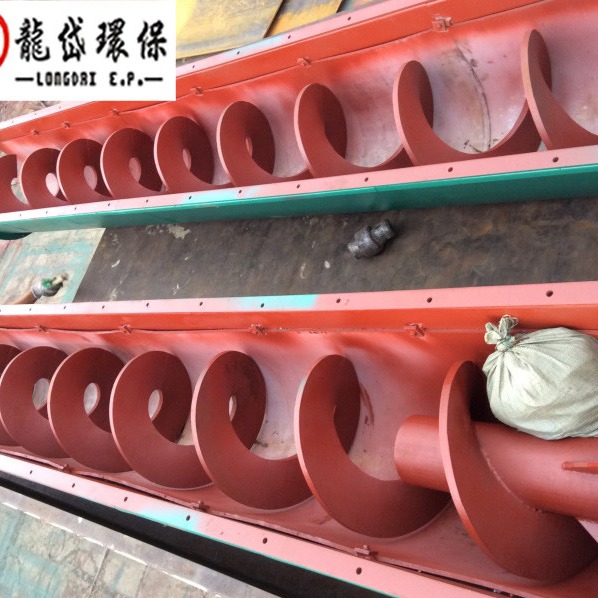

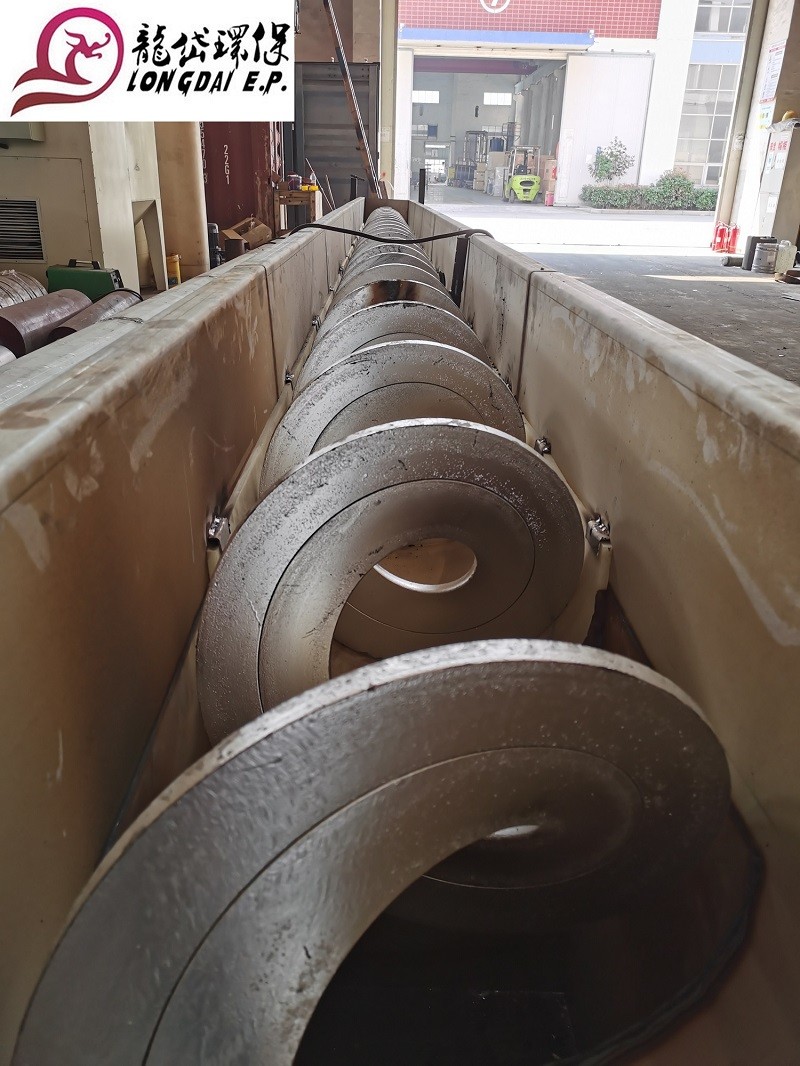

Milsiz Vidalı Konveyör Yatay Esnek Kolay Bakım Güvenilir Çalışma Döner Vida
Uygulama
Vidalı konveyör, taşıma amacına ulaşmak için spiral dönüşü sürmek ve malzemeleri itmek için bir motor kullanan bir tür makinedir.Yatay, eğik veya dikey olarak taşınabilir ve basit yapı, küçük kesit alanı, iyi sızdırmazlık, rahat çalışma, kolay bakım ve uygun kapalı taşıma avantajlarına sahiptir.Vidalı konveyörler, taşıma şeklinde şaft vidalı konveyörler ve şaftsız vidalı konveyörler ve görünüş olarak U şeklinde vidalı konveyörler ve borulu vidalı konveyörler olmak üzere ikiye ayrılır.Şaft vidalı konveyörler, viskoz olmayan kuru toz malzemeler ve küçük parçacıklı malzemeler (örneğin: çimento, uçucu kül, kireç, tahıl vb.) için uygundur, şaftsız vidalı konveyörler ise viskoz ve kolay sarılabilen malzemelere sahip konveyörler için uygundur.(Örneğin: çamur, biyokütle, çöp vb.) Vidalı konveyörün çalışma prensibi, dönen vidalı bıçağın, vidalı konveyör tarafından taşınacak malzemeyi itmesidir.Malzemenin vidalı konveyör bıçağı ile dönmesini engelleyen kuvvet malzemenin kendi ağırlığıdır.Vidalı konveyör kasasının malzemeye sürtünme direnci.Vidalı konveyörün dönen şaftına kaynaklı spiral bıçak, bıçağın yüzeyi, taşınacak farklı malzemelere göre katı yüzey, bant yüzeyi, bıçak yüzeyi ve diğer tiplere sahiptir.Vidalı konveyörün vida mili, vidanın malzeme ile eksenel reaksiyon kuvvetini vermek için malzeme hareket yönünün sonunda bir baskı yatağına sahiptir.Makine boyu uzun olduğunda ara askı yatağı eklenmelidir.
parametreler
| parametreler | spiral Nominal çap (mm) spiral çap (mm) |
Tür | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasite | kurulum açısı | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7,02 | ||
| Spiral hız n(r/dak) | 12 ila 16 | ||||||
| Motor N(KW) | 0.75-5.5 (L ve açıya göre) | ||||||
| kurulum boyutu (mm) | bir | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | İlgili ekipmanla eşleştirme | ||||||
| L | Kullanıcı gereksinimlerine göre | ||||||
| Li | İlgili ekipmanla eşleştirme | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | İlgili ekipmanla eşleştirme | ||||||
| Selam | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | İlgili ekipmanla eşleştirme | ||||||
Özellikler ve uygulamalar
vidalı konveyör aşağıdaki özelliklere sahiptir:
1) Yapısı nispeten basittir ve maliyeti düşüktür.
2) Güvenilir çalışma, kolay bakım ve yönetim.
3) Kompakt boyut, küçük bölüm boyutu ve küçük taban alanı.Limanlarda boşaltma işlemleri sırasında ambarlara ve vagonlara girip çıkmak kolaydır.
4) Çevre kirliliğini azaltabilen ve liman işçilerinin çalışma koşullarını iyileştirebilen, uçan, sıcak ve güçlü kokulu malzemelerin taşınmasına elverişli olan mühürlü ulaşım gerçekleştirilebilir.
5) Yüklemesi ve boşaltması kolaydır.Yatay vidalı konveyör, taşıma hattının herhangi bir noktasında yüklenebilir ve boşaltılabilir;dikey vidalı konveyör, mükemmel geri kazanma performansına sahip olmak için nispeten vidalı bir geri kazanma cihazı ile donatılabilir.
6) Ters yönde iletebilir ve aynı anda iki yönde, yani merkeze doğru veya merkezden uzağa bir konveyör taşıma malzemesi de yapabilir.
7) Birim enerji tüketimi nispeten büyüktür.
8) Malzemenin taşıma işlemi sırasında ezilmesi ve aşınması kolaydır ve spiral bıçak ve oluk da ciddi şekilde aşınır.
Yapısal özellikler
(1) Vidalı konveyörün spiral bıçakları üç tipe sahiptir: katı spiral yüzey tipi, bant spiral yüzey tipi ve bıçak spiral yüzey tipi.Katı spiral yüzey, imalat yöntemi olarak adlandırılır.GX tipinin spiral hatvesi, bıçağın çapının 0,8 katıdır.LS tipi vidalı konveyör, toz ve granül malzemelerin taşınması için uygundur.Kayış spiral yüzeyi ayrıca D üretim yöntemi olarak da adlandırılır ve spiral aralığı, toz ve küçük malzemelerin taşınması için uygun olan spiral bıçağın çapı ile aynıdır.Bıçak tipi spiral yüzey daha az kullanılır ve esas olarak yüksek viskoziteli ve sıkıştırılabilir malzemelerin taşınmasında kullanılır.Taşıma işlemi sırasında karıştırma ve karıştırma aynı anda tamamlanır.Spiral adım, spiral bıçağın çapının yaklaşık 1.2 katıdır.
(2) Vidalı konveyörün vidalı bıçakları, sol ve sağ olmak üzere iki dönüş yönüne sahiptir.
(3) Vidalı konveyör türleri, yatay sabit vidalı konveyörleri ve dikey vidalı konveyörleri içerir.Yatay sabit vidalı konveyör en yaygın kullanılan tiptir.Dikey vidalı konveyör, malzemeleri kısa mesafede kaldırmak için kullanılır.Taşıma yüksekliği genellikle 8 m'den fazla değildir.Vida bıçağı sağlam bir yüzey tipidir.Gerekli besleme basıncını sağlamak için yatay vidalı beslemeye sahip olmalıdır.
(4) LS ve GX vidalı konveyörlerin malzeme çıkış ucuna, ucun toz tarafından bloke edilmesini önlemek için 1/2 ila 1 tur ters vida takılmalıdır.
(5) Vidalı konveyör üç bölümden oluşur: vida gövdesi, giriş ve çıkış ve tahrik cihazı.
Vida makinesi gövdesi, bir kafa yatağı, bir kuyruk yatağı, bir süspansiyon yatağı, bir vida, bir kasa, bir kapak plakası ve bir tabandan oluşur.
Tahrik cihazı bir motor, bir redüktör, bir kaplin ve bir tabandan oluşur.
