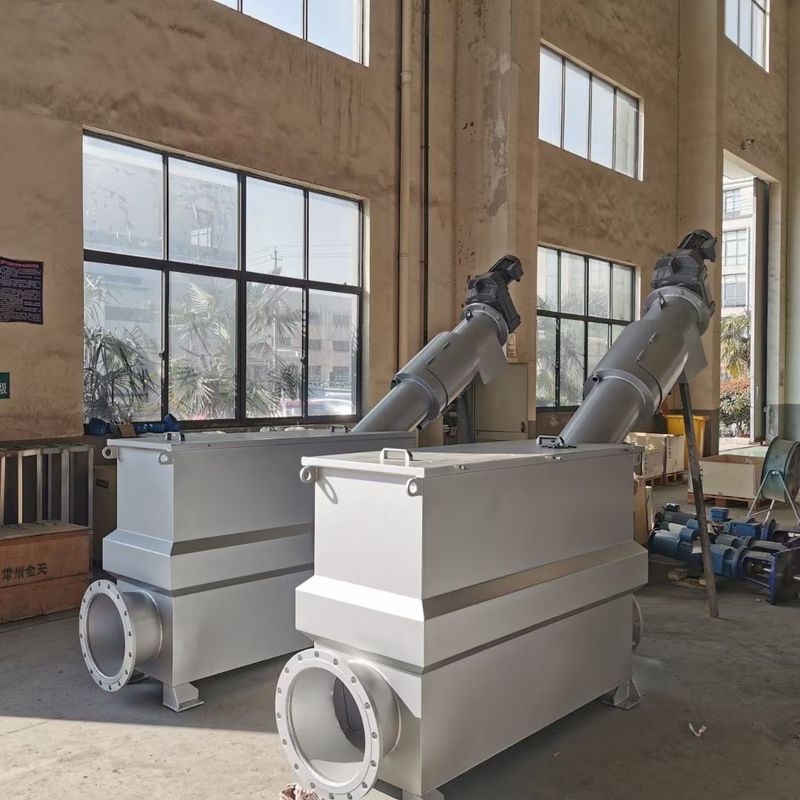

Gri Atıksu Arıtma Tankı, Mikro Döner Tambur Filtre

XLJ Tipi Çin Döner Tambur Mikro Filtre Makinesi Paslanmaz Atıksu Arıtma Tankı

Çalışma prensibi

Döner tamburlu mikro filtre, kanalizasyondaki askıda katı maddeleri (SS) etkili bir şekilde azaltabilen yeni bir katı-sıvı ayırma ekipmanı türüdür.Çalışma prensibi şudur: pis su, içi boş tambura akar ve yerçekimi nedeniyle filtrenin iç tarafından dış tarafına doğru hareket eder.Çıkış, sudaki askıda katı maddeler paslanmaz çelik filtrenin içinde tutulur.Dönen tambur yavaşça döner ve geri yıkama pompası, filtre süzgecini geri yıkamak için atık suyu çeker ve filtreler.Yıkama suyu, filtreyi dışarıdan içeriye doğru yıkamak için tamburun üstündeki nozuldan geçer.Yıkanan partikül madde, geri yıkama suyu toplama tankı tarafından toplanır ve kanalizasyon borusu yoluyla ekipmandan boşaltılır.

parametreler

Ekipman Yapısı

Döner tambur tipi mikro filtre, ekipmanın ana parçalarının yapısı için lütfen doğru resme bakın:

1. Tahrik cihazı: Tamburun dönüşü için güç sağlar, doğrudan tahrik kullanır, ara şanzıman çifti yoktur ve basit ve kararlı bir yapıya sahiptir;

2. Kasa: Kasa yarı kapalı yapıda olup tambur taşıyıcıdır.İçinde su giriş alanı ve sabit akış alanı vardır, böylece tambura su akışı sabittir ve filtreleme etkisi iyileştirilir;

3. Kapak: Tüm makineyi kapalı bir yapıda tutun, su sıçramasını etkili bir şekilde önleyin ve çalışma halkasını iyileştirin

bölge;

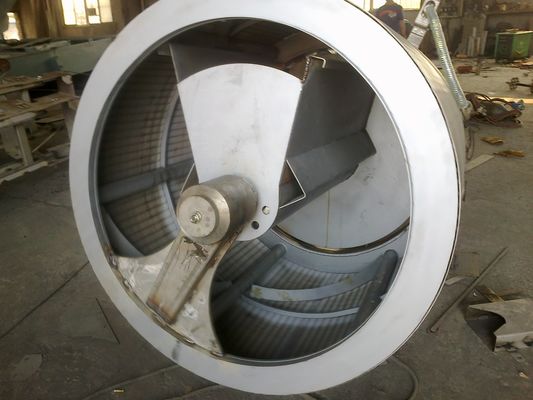

4. Döner tambur: Bir ucu kapalı diğer ucu açık yapıya sahip mikro filtreli ağ taşıyıcıdır.Süzüntü açık uçtan girer ve filtre tarafından süzüldükten sonra boşaltılır.Kapalı uç, tahrik cihazı ile bağlantılıdır;

5. Yıkama cihazı: mikro filtrenin temizlenmesi ve yenilenmesi için koruma sağlamak için.Bu ekipman, iki yönlü bir temizleme su yolu sağlar.Filtrattaki asılı madde konsantrasyonu yüksek olduğunda, filtrenin temizleme etkisini sağlamak için iki yönlü temizleme açılabilir;

6. Mikro filtre: Bu bileşen, cihazın temel bileşenidir.Bu bölümdeki ince 316L paslanmaz çelik ağ, özel işleme teknolojisi ile üst ve alt 316L paslanmaz çelik dairesel çelik tel çapraz ızgara çerçevesine bağlanır ve paslanmaz çelik plaka çerçevesinde preslenir, böylece filtre ekranı yeterli filtreleme alanını garanti eder ve yeterli güç.Diğer sabitleme yöntemleriyle karşılaştırıldığında, bu tür dairesel çelik tel örgü çerçeve daha pürüzsüzdür ve kanalizasyondaki filamentli askıya alınmış maddeyi yakalama ve çekme olasılığı daha düşüktür, bu da kanalizasyon arıtma etkisini tam olarak garanti eder.Filtre ekranının ve tambur gövdesinin montaj tasarımı, kolayca sökülüp takılabilen ustacadır;

7. Sıvı seviyesi tespiti: Bu ekipman, düşük, orta ve yüksek su seviyelerini tespit edebilen bir sıvı seviyesi tespit cihazı ile donatılmıştır.Sürücü cihazının düşük, orta ve yüksek hızda çalışmasını otomatik olarak gerçekleştirmek için frekans dönüştürücü ile birleştirilebilir, bu da filtreleme etkisini sağlayabilir ve ekipman ömrünü uzatabilir.Ayrıca ultra düşük su seviyesi kapatma ve ultra yüksek su seviyesi alarm fonksiyonlarına sahiptir;

8. Gözlem kapısı: Hareketli gözlem kapısı, günlük muayene, bakım ve revizyon için uygundur ve açma ve kapama esnektir;

9. Kanalizasyon boşaltma tankı: Tambur üzerindeki toplama tankı, filtrasyon tarafından yakalanan asılı maddeyi kanalizasyon tankına toplayabilir.Aynı zamanda filtre süzgecine ve ağa yapışan ince askıda kalan madde yıkama cihazı tarafından yıkanır ve pis su da pislik tankında toplanır ve pislik içinde birikmemesi için pislik borusundan boşaltılır. ekipman;

10. Destek cihazı: tamburun normal çalışmasını desteklemede rol oynar.Bakım gerektirmeyen özel malzemelerden üretilmiş, yağlama ve rutin bakım gerektirmeyen, uzun ömürlü ve kolay sökülüp takılabilen;

11. Yıkama suyu pompası: Yıkama cihazı için yüksek basınçlı temiz su kaynağı sağlar ve temizleme suyu kaynağı kendi kendine filtrelenen sudan alınır.Nozulun tıkanmasını önlemek için, yıkama cihazının filtre üzerindeki temizleme etkisini daha tam olarak sağlamak için boru hattına ek bir filtre takılır.Bu ekipmanın ihtiyaç duyduğu yıkama suyu miktarı çok küçüktür, kendi işleme kapasitesinin sadece %0,5'ini oluşturur, bu da ekipmanı daha enerji tasarruflu ve çevre dostu yapar;

12. Boru sistemi: su girişi ve çıkışı ve ekipmanın kendisinin boşaltılması için.

Ana Özellikler

1. Mükemmel filtre ortamı performansı.Bu ekipmanın filtresinde kullanılan filtre ortamı paslanmaz çeliktir.Döner tabla filtresinin elyaf kumaş ve polyester malzemesi ile karşılaştırıldığında, birçok avantajı vardır: iyi gözenek homojenliği, yüksek gerilme mukavemeti, hızlı filtreleme hızı, uzun ömürlü dayanıklılık, bloke edilmesi kolay değildir ve güçlü aşındırıcılık direnci.

2. Filtreyi değiştirmek kolaydır.Bağımsız ağ, diğer filtreleri etkilemeden bağımsız olarak çıkarılabilir.

3. Güçlü darbe direnci.Ekipman, giriş suyu SS değeri 40mg/L1'den yüksek olmadığında normal şekilde çalışabilir.

4. Filtre sürekli çalışabilir.Ters yıkama ve filtreleme birbirini etkilemez.

5. Küçük kafa kaybı.Kafa kaybı 30 cm'den azdır.

6. İyi tedavi etkisi.Atık su kalitesi SS, 10mg/L'den azdır.

7. Tam otomatik kontrolü çalıştırın.

8. Küçük ayak izi.Aynı arıtma suyu hacmi olması durumunda TR tipi mikro filtrasyon ekipmanlarının alanı diğer filtrasyon proses ekipmanlarına göre çok daha küçüktür.

9. Ters yıkama az su tüketir.Kirlerin filtre ekranında birikmesi kolay değildir ve geri yıkama yüksek basınçlı su, kirleri kolayca çıkarabilir.Kullanılan su filtrelenmiş sudan alınır ve su tüketimi arıtılmış su hacminin %0,3'ü kadardır, bu da diğer benzer filtrelerin %3 - %5 su tüketiminden çok daha düşüktür.

10. Düşük işletme enerji tüketimi, diğer benzer filtrelerin 1/4'ünden az, ton su başına işletme maliyeti 0,002 yuan'dır.

Uygulama

1. Kanalizasyon arıtma tesisi: çıkış suyunun B seviyesinden A seviyesine yükseltilmesine yönelik standart iyileştirme projesi

2. Geri kazanılmış suyun yeniden kullanımı: Su geri dönüşümü amacına ulaşmak için çözünmeyen asılı partikül maddeyi bu ekipman aracılığıyla derinlemesine filtreleyin;

3. Endüstriyel atık su arıtma: Farklı endüstri türlerinin gereksinimlerine göre, bu ekipman, ilgili su kalitesini işletme kullanım amacına uygun hale getirmek için kullanılan suyu ayırabilir ve filtreleyebilir veya ilgili çevre koruma deşarj gereksinimlerini karşılayabilir.

Paketleme ve Teslimat

20ft, 40ft, 40hp konteyner ile uluslararası ihracat standardı ile su geçirmez ambalaj.Ekipman Bağlantı Elemanları, Elektrik Motoru ve Güç Kabini, Tahta Sandık veya Demir Kutu içinde paketlenecektir.Diğer Ekipmanlar Renkli Çizgili Plastik Bez ile paketlenecektir.
