Çin ZCX Tipi Çamur Sıyırıcı Sistemi Tek Borulu Merkez Tahrikli İkinci Çöktürme Tankı İçin Kullanılan Çamur Emme Makinesi
Müşterilerimize:
Ana iş, petrokimya endüstrisi arıtma ekipmanları, belediye su işleri, kentsel kanalizasyon arıtma ekipmanları, endüstriyel kanalizasyon arıtma ekipmanları, evsel atıksu arıtma ekipmanları, saf su ekipmanları, ters ozmoz ekipmanları, su temini arıtma, atık gaz kirliliği arıtma alanlarını içerir.
Uygulama
Çevresel su girişli, çevresel su tahliyeli ve merkezi çamur tahliyeli büyük ve orta ölçekli çökeltme tankları için uygundur.Esas olarak kentsel atıksu arıtma tesislerinin ikincil çökeltme tanklarının emilmesi ve boşaltılması için kullanılır.
parametreler
| Model Numarası / Parametreler | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Havuz çapı Φ(m) | 25 30 35 40 45 50 | ||||||
| Derin havuz derinliği H(m) | 4.0～5.5 (Kullanıcının gereksinimlerine göre) | ||||||
| Havuz tarafı su derinliği H1(m) | 3.5～5.0 (Kullanıcının gereksinimlerine göre) | ||||||
| Dış kenar çizgi hızı V(m／min) | 2.0~3.0 | ||||||
| Motor gücü N(KW) | 0,5 | 0,55 | 0.75 | 1.1 | 1.1 | 1.1 | |
| Kurulum boyutu (mm) | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Kullanıcının gereksinimlerine göre | ||||||
| H3 | Kullanıcının gereksinimlerine göre | ||||||
| L | Kullanıcının gereksinimlerine göre | ||||||
| Merkezi kolon platformunun dikey yükü P1(KN) | 65 | 70 | 90 | 98 | 120 | 155 | |
| Çalışan köprü yükü P2(KN) | 6.5 | 7.2 | 9.5 | 10.0 | 13,5 | 17 | |
| Maksimum çalışma torku M(Nm) | 140 | 168 | 268 | 448 | 505 | 560 | |
Ana Özellikler
1. Çökeltme deposu etrafındaki giriş ve çıkış olukları, çökeltme deposu çevresinde eşit su dağılımı ve çıkışı sağlamak için yan bölmelerle tasarlanmıştır.
2. Sürüş cihazı, çıkış torkunu ve hızını sağlamak için bir helisel dişli redüktörü ve bir sonsuz dişli redüktörü kombinasyonunu benimser ve iletim etkisi yüksektir;redüktör, operasyonda güvenli ve güvenilir olan bir aşırı tork koruma cihazı ile donatılmıştır.
3. φ≤40m olduğunda tek taraflı pipet, φ>40m ise çift taraflı pipet kullanılır.
4. Çamur emme borusu, çamuru boşaltmak için tanktaki yoğunluk akışına müdahale etmeyen ve suyun stabilitesini sağlayan yatay delikli bir boru kullanır.
5. Koni şeklindeki çamur emme borusundaki çamur emme benzersiz bir şekilde tasarlanmıştır ve tüm havuzun dibinde dengeli çamur emme sağlamak, çamur emme konsantrasyonunu artırmak ve içeriden dışarıya, küçükten büyüğe değişken delik aralığı benimser. çamur geri akış gücünden tasarruf edin.
6. Sıyırmanın iki yolu vardır: plaka sıyırma ve boru sıyırma (birincisi geleneksel olarak kullanılır).
7. Ekipmanın kullanımı kolaydır ve ekipmanın çalışması doğrudan yerel/uzaktan kontrol edilebilir.
Yapı ve Çalışma Prensibi
Ekipman, merkezi iletim ve dikey çerçeve tipini benimser.Kanalizasyon, çevredeki su dağıtım tankına girer ve tankın altındaki su dağıtım deliklerinden havuza eşit olarak akar.Çevresel su tutma eteğinin etkisi altında, su havuzun tabanından merkeze akar ve çamur kendi ağırlığına bağlıdır.Çamur, bir çamur-su ayrımı oluşturmak için havuzun dibinde biriktirilir.Tahrik cihazı, merkezi dikey çerçeveyi döndürmek için ve sıyırıcı kolu ve emme borusunu döndürmek için tahrik eder.Hidrostatik basıncın etkisi altında, çamur, emme borusunda düzenlenen emme ağzına eşit olarak girer ve daha sonra merkezi tahliyeden geçer.Çamur borusu, çamur tahliye kuyusunun manşonlu vanası vasıtasıyla havuzdan tahliye edilir.Boşaltılan çamur miktarı, manşon valfinin kaldırma derecesi ile kontrol edilebilir.Su yüzeyindeki pislikler cüruf sıyırıcı cihazı ile havuzun kenarına kadar sıyırılır ve daha sonra sıyırıcı tırmık ile gidere sıyırılarak havuzdan boşaltılır;süpernatant üçgen su çıkış savak plakası yoluyla su çıkış oluğuna boşaltılırken.

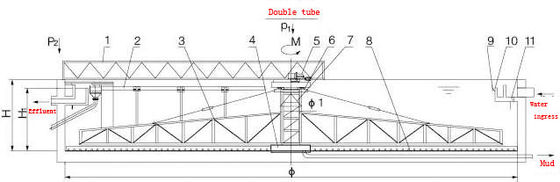

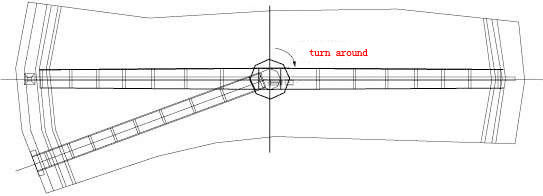

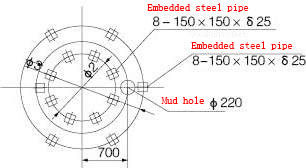

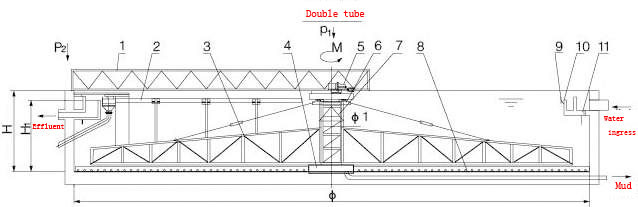

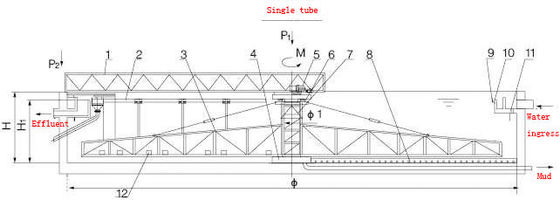

Anahat ve Kurulum Şeması
1. Çalışma Köprüsü 2. Sıyırıcı tahtası 3. Kazıma kolu 4. Merkezi çamur tankı 5. Tahrik cihazı 6. Merkez sütunu 7. Merkez dönüşü dikey ayak
8. Pislik bölmesi, 9. emiş borusu, 10. su çıkış savağı, 11. su tutma yükleme teknesi, 12. karşı ağırlık
Paketleme ve Teslimat
1. 20ft, 40ft, 40hp konteyner ile uluslararası ihracat standardı ile su geçirmez ambalaj.Ekipman Bağlantı Elemanları, Elektrik Motoru ve Güç Kabini, Tahta Sandık veya Demir Kutu içinde paketlenecektir.Diğer Ekipmanlar Renkli Çizgili Plastik Bez ile paketlenecektir.
2. Tüm tesis makine boyutu normal olarak büyüktür, bu nedenle hepsini paketlemek için Su Geçirmez kumaş kullanacağız.Motor, dişli kutusu veya diğer kolay hasar gören parçaları kutuya koyacağız.Profesyonel bir nakliye departmanımız var, konteyner miktarınızı korumak için ellerinden geleni yapacaklar.
