Karbon çelik çamur vidalı konveyör kuru toz endüstriyel spiral taşıma ekipmanları üreticisi
Vidalı konveyör üç bölümden oluşur: vidalı makine gövdesi, malzeme girişi ve çıkışı ve tahrik cihazı.
Vidalı makine gövdesi: baş yatağı, kuyruk yatağı, süspansiyon yatağı, vida, kasa, kapak plakası ve tabandan oluşur.
Sürüş cihazı: motor, redüktör, kaplin ve tabandan oluşur.
Çalışma prensibi
Malzemenin yerçekimi ve malzeme ile tank duvarı arasındaki sürtünme nedeniyle spiral şaft döndüğünde, malzeme yalnızca konveyör boyunca itilebilir.
Oluğun alt kısmı ileriye doğru hareket eder.Orta yataktaki malzemelerin hareketi, arkadan hareket eden malzemelerin itme kuvvetine bağlıdır.Spiral mili uygun bir gerilim durumunda tutmak için, tahrik cihazı ve boşaltma ağzı genellikle konveyörün aynı ucuna yerleştirilirken, besleme ağzı mümkün olduğunca diğer ucun kuyruğuna yakın yerleştirilir.
Ürün Özellikleri
1. Basit yapı ve düşük maliyet.
2. Güvenilir çalışma, basit bakım ve yönetim.
3. Kompakt boyut, küçük bölüm boyutu ve küçük taban alanı.
4. Uçması kolay, sıcak ve güçlü kokuya sahip malzemelerin taşınmasına elverişli, çevre kirliliğini azaltan ve işçilerin çalışma koşullarını iyileştiren mühürlü taşımacılığı gerçekleştirebilir.
5. Uygun yükleme ve boşaltma.Yatay vidalı konveyör, taşıma hattının herhangi bir noktasında yüklenebilir ve boşaltılabilir.
Helisel Bıçak Açıklaması
1. Vidalı konveyörün üç tür spiral bıçağı vardır: katı spiral, bant spirali ve bıçak spirali.Katı spiral yüzeye s yöntemi denir ve spiral hatvesi GX, kanat çapının 0,8 katıdır.LS tipi vidalı konveyör, toz ve tanecikli malzemelerin taşınması için uygundur.Kayış tipi spiral yüzey D yöntemi olarak da adlandırılır.Spiral aralığı, spiral bıçağın çapı ile aynıdır.Toz ve küçük malzeme parçalarını taşımak için uygundur.Bıçak tipi spiral yüzey nadiren kullanılır ve esas olarak yüksek viskoziteli ve sıkıştırılabilirliğe sahip malzemeleri taşımak için kullanılır.Taşıma sürecinde, karıştırma ve diğer işlemler aynı anda tamamlanır ve spiral adım, spiral bıçağın çapının yaklaşık 1.2 katıdır.
2. Vidalı konveyörün spiral bıçakları sola ve sağa dönüşe sahiptir.
Model Açıklaması
Vidalı konveyör türleri arasında yatay sabit vidalı konveyör ve dikey vidalı konveyör bulunur.Yatay sabit vidalı konveyör en sık kullanılan tiptir.Dikey vidalı konveyör, malzemeleri kısa mesafede kaldırmak için kullanılır.Taşıma yüksekliği genellikle 8 m'den fazla değildir.Spiral bıçak katı yüzey tipidir.Gerekli besleme basıncını sağlamak için yatay vida beslemesine sahip olmalıdır.
Parametre
| arametreler | spiral Nominal çap (mm) spiral çap (mm) |
Tip | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasite | kurulum açısı | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7,02 | ||
| Spiral hız n(r/dak) | 12 ila 16 | ||||||
| Motor N(KW) | 0.75-5.5 (L ve açıya göre) | ||||||
| kurulum boyutu (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | İlgili ekipmanla eşleştirme | ||||||
| L | Kullanıcı gereksinimlerine göre | ||||||
| Li | İlgili ekipmanla eşleştirme | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | İlgili ekipmanla eşleştirme | ||||||
| Merhaba | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | İlgili ekipmanla eşleştirme | ||||||

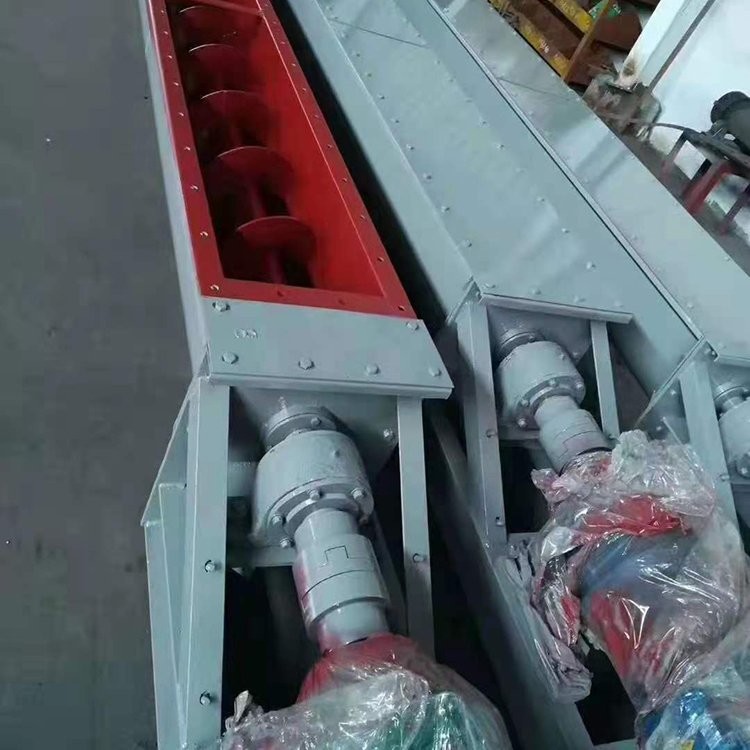

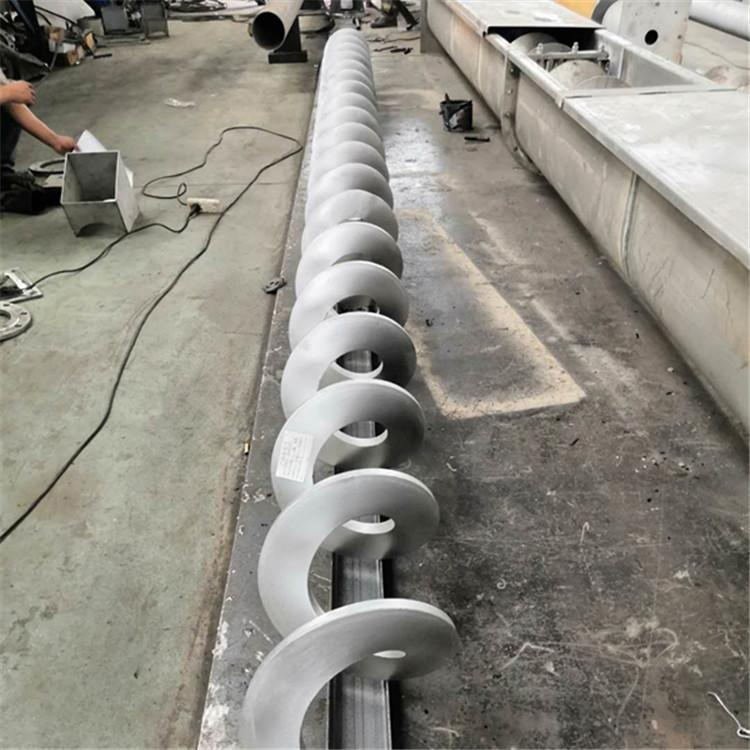

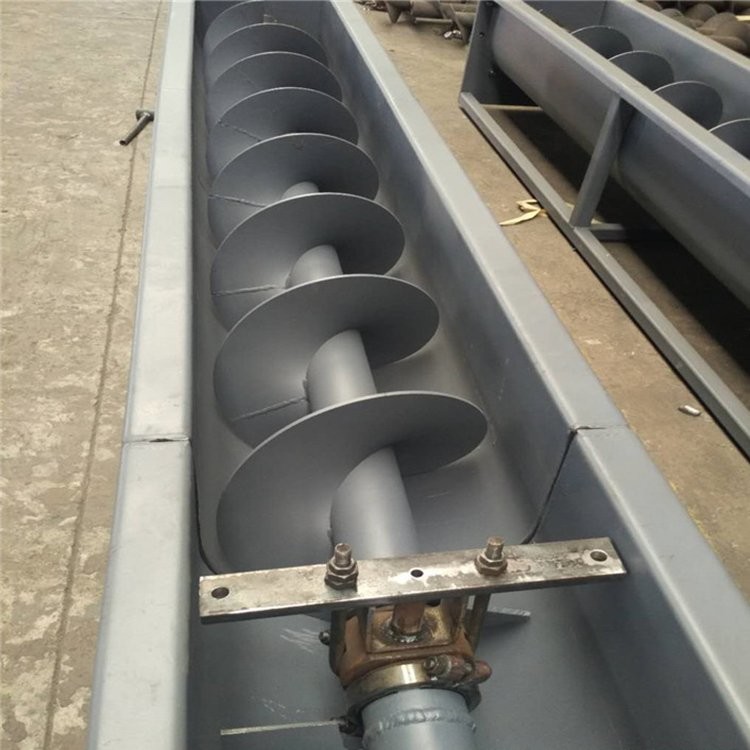

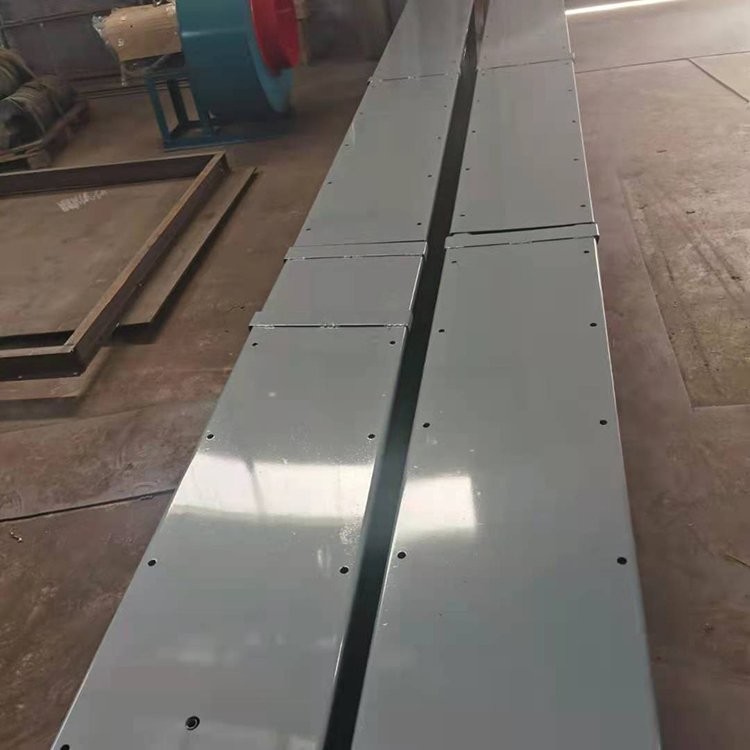

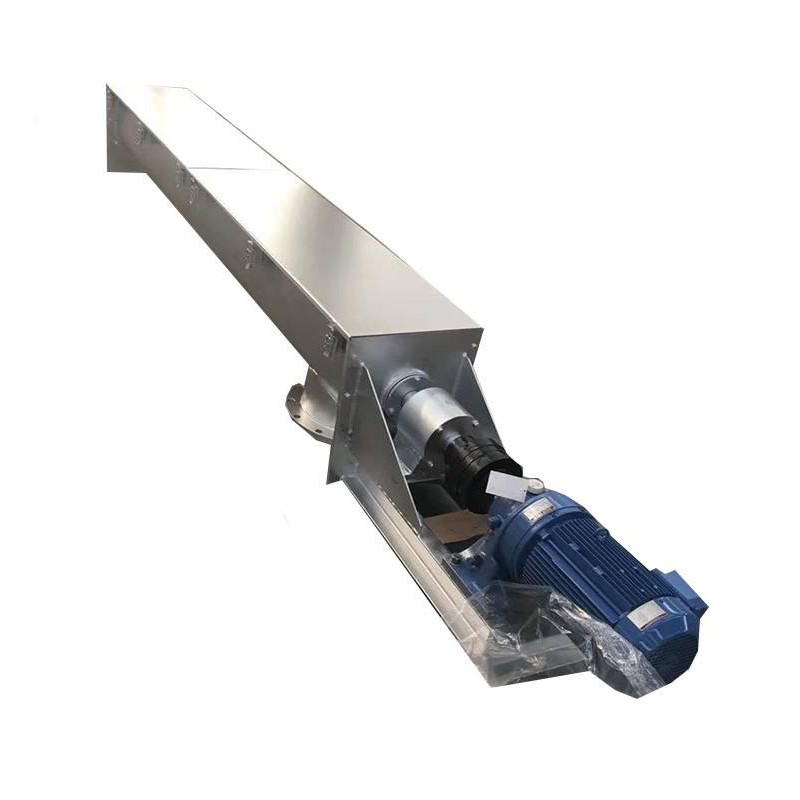

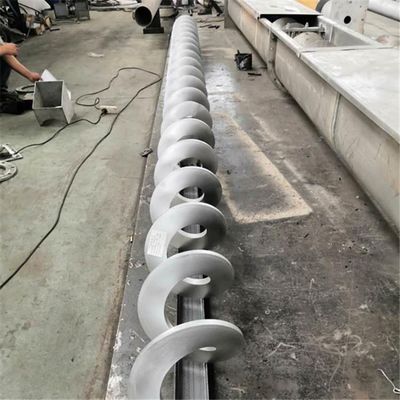

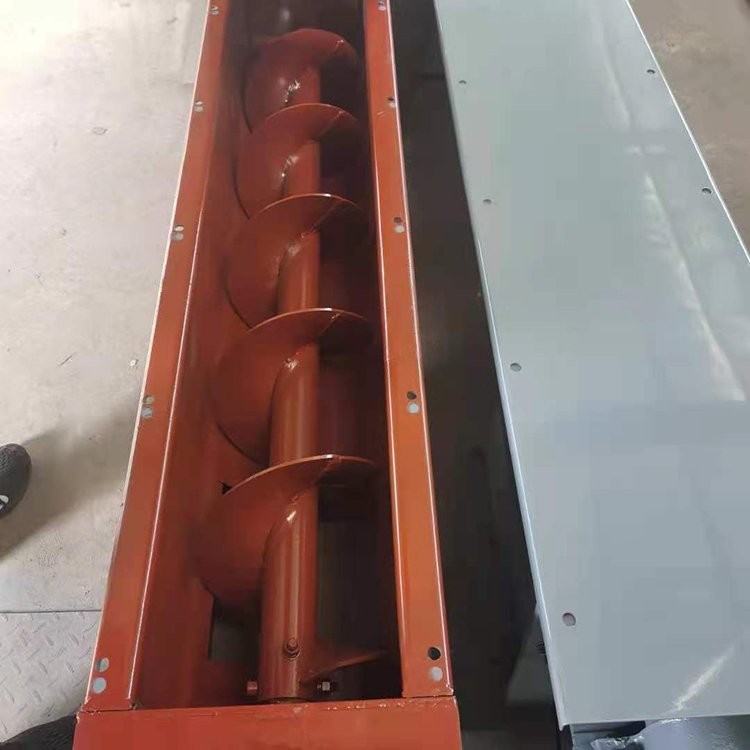

Gerçek resim
