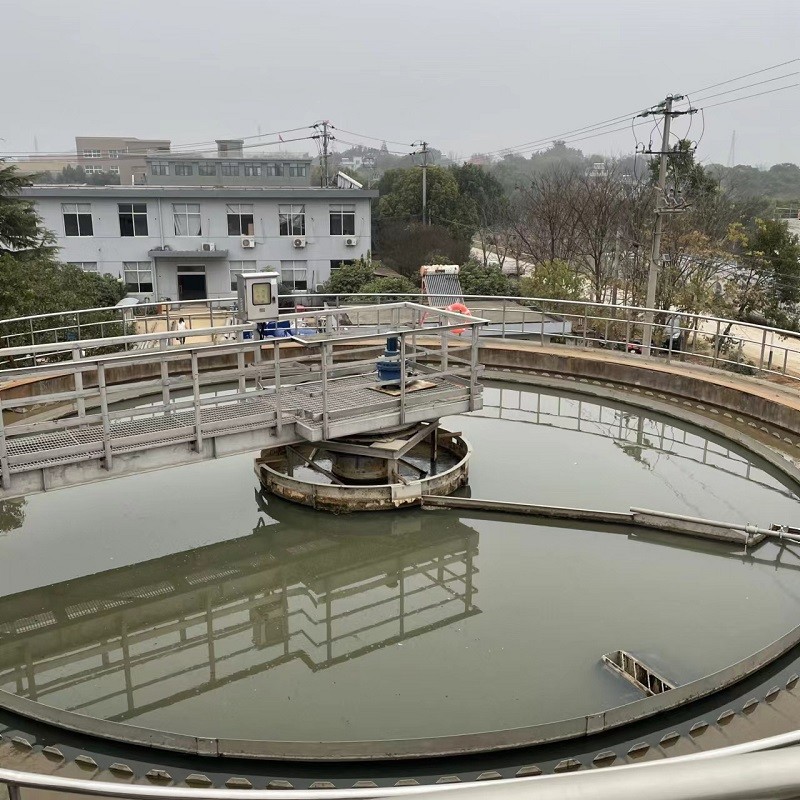

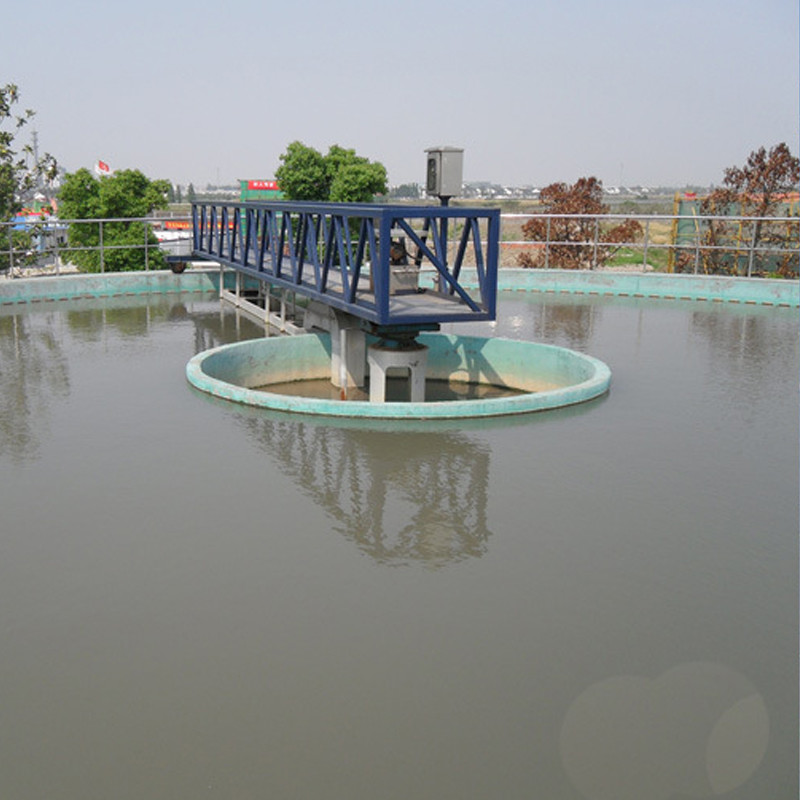

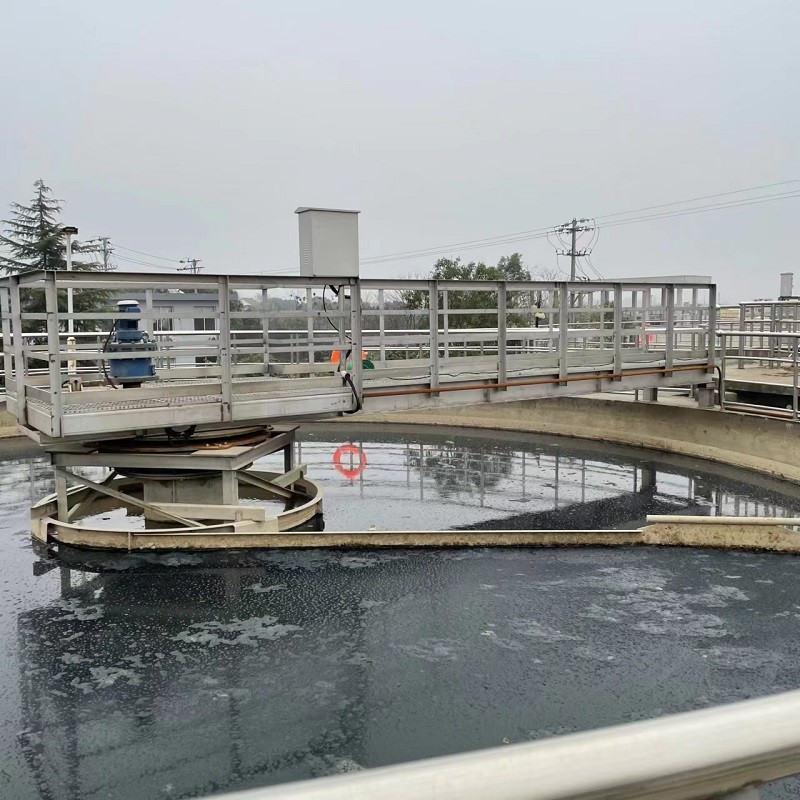

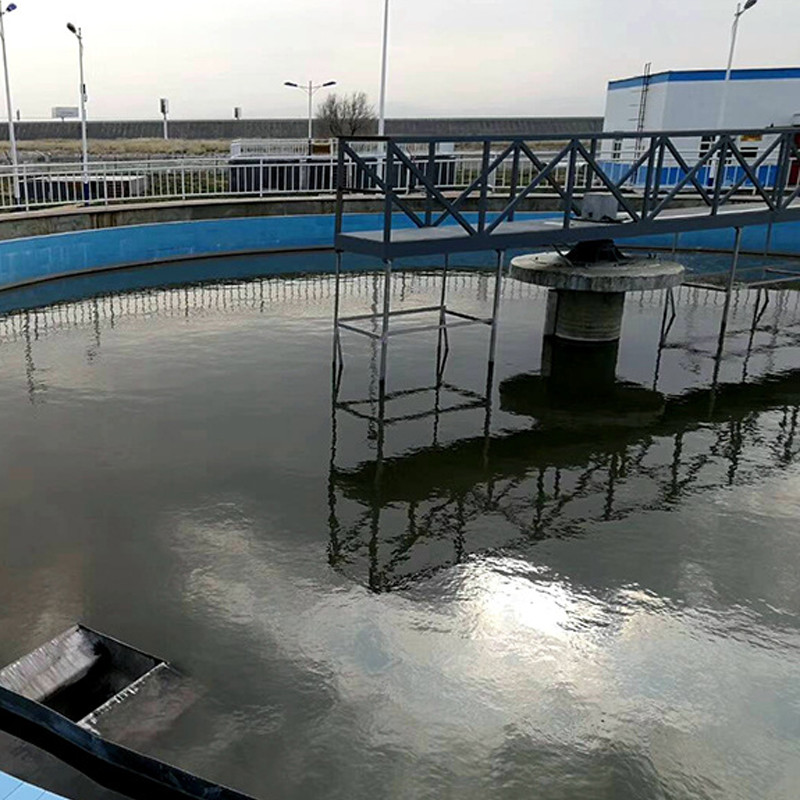

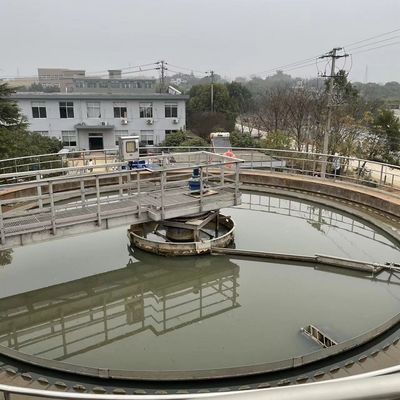

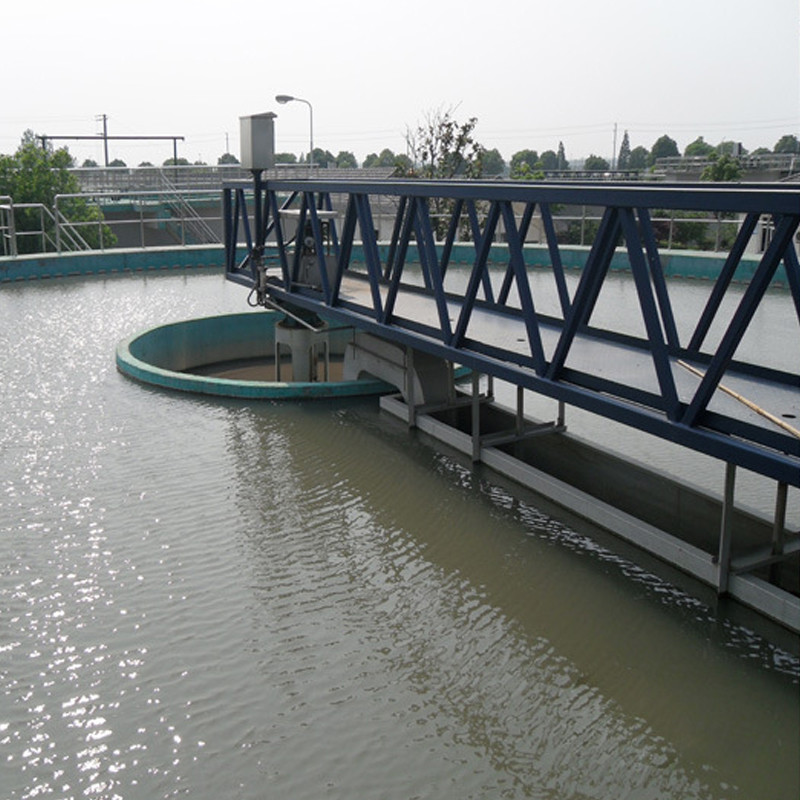

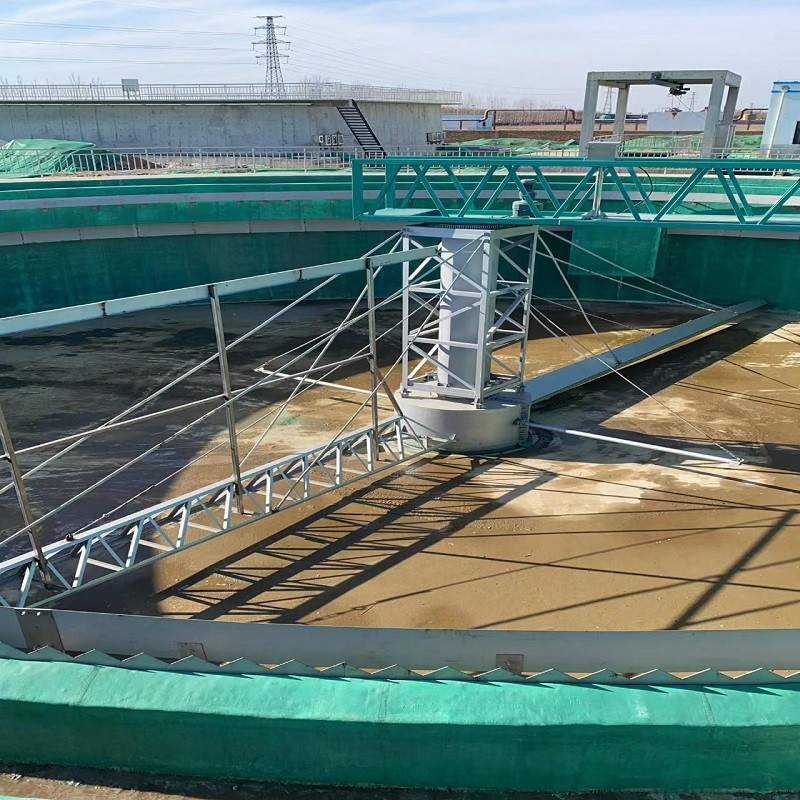

Paslanmaz çelik yarım köprü çevresel sürücü çamur sıyırıcı üreticisi sedimantasyon tankı çamur arıtma ekipmanları

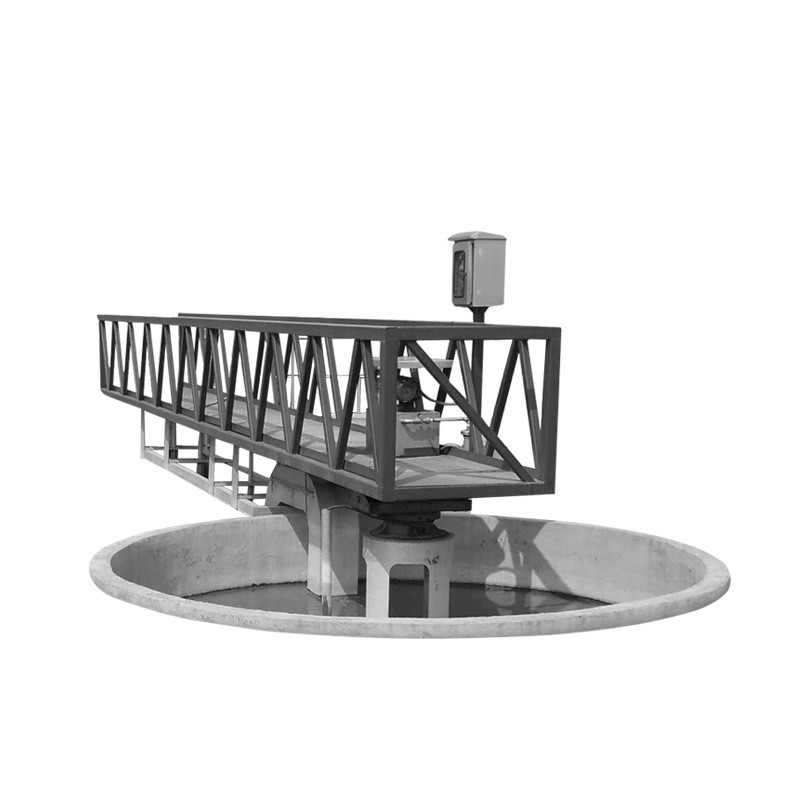

Tüm makine esas olarak yarım (tam) köprü, tahrik cihazı, merkezi döner destek, hareketli kol, çamur sıyırıcı, kayma cihazı, su bendi ve diğer çelik yapılardan oluşur.Ekipman, büyük ve orta ölçekli radyal akışlı çökeltme tanklarından çamurun kazınması ve uzaklaştırılması için yaygın olarak kullanılmaktadır.Yapı merkezi payanda, çevresel iletim ve pislik giderme cihazıdır.
Aynı zamanda, ekipman, dikkat çekici enerji tasarrufu etkisi ve uygun günlük bakım ile ideal bir çamur tahliye ekipmanıdır.
Çalışma prensibi
Yarım köprü çevresel tahrikli çamur sıyırıcı: kanalizasyon, yönlendirme silindirinden difüzyondan sonra havuzun ortasındaki giriş borusundan çevreye eşit olarak akar.Askıdaki çamur, çökeltme işleminden sonra havuzun dibinde biriktirilir.Süpernatant, taşma bent plakası aracılığıyla tanktan boşaltılır ve çamur, havuzun çevresinden sıyırıcı plaka aracılığıyla merkezi çamur karterine kazınır.Çamur, havuzdaki su basıncına bağlı olarak çamur tahliye borusu vasıtasıyla havuzdan tahliye edilir.
Ürün Özellikleri
1. Büyük işleme kapasitesi yerden tasarruf sağlayabilir.
2. Ekipman, enerji ve elektrik tüketiminden tasarruf sağlayan yalnızca bir motora ihtiyaç duyar.
3. Kazınabilecek çamur konsantrasyonu yüksektir ve çamur boşaltma etkisi iyidir.
4. Sıyırıcı basit bir yapıya, güvenli ve güvenilir çalışmaya ve uygun bakıma sahiptir.
5. İyi uyarlanabilirlik, tam otomatik kontrolün gerçekleştirilmesi kolaydır.
Sipariş açıklaması
1. Lütfen sıyırma cihazının, çıkış savak plakasının, pislik saptırma plakasının ve çıkış tankının ne zaman gerekli olduğunu belirtin;
2. Ekipman malzemesi, korozyon önleyici, motor ve redüktör gereksinimlerini belirtin;
3. Sipariş verirken lütfen havuzun inşaat mühendisliği süreç çizimini sağlayın ve ayrıntılı boyutları belirtin.
Parametre
| Model Numarası / Parametreler | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Havuz çapı Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Derin havuz derinliği H(m) | 3.5～4.5 (Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0～4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı etrafında v(m／min) | 2.0~3.0 | |||||||||
| Yürüyen tekerlek boyutları (mm) | Φ400x120 | Φ120x450 | ||||||||
| motor gücü N(KW) | 0.37 | 0,55 | 0.75 | |||||||
| kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı etrafında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
