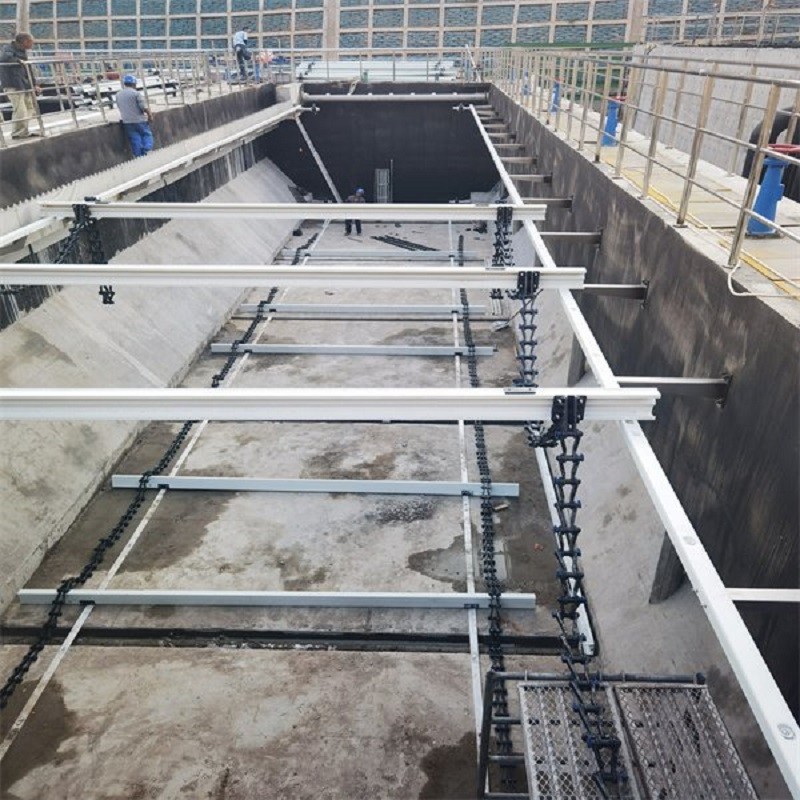

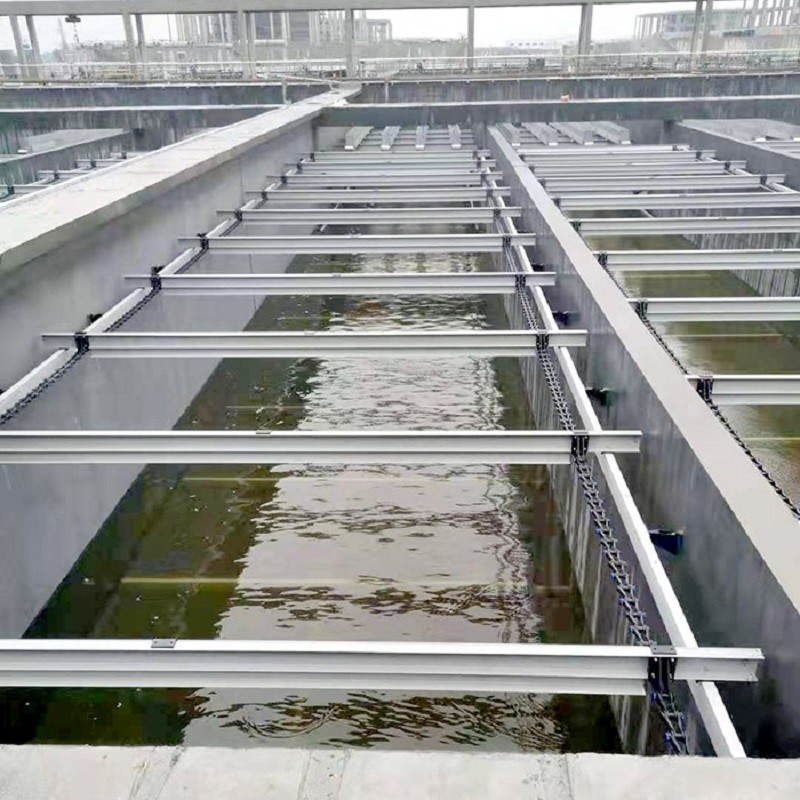

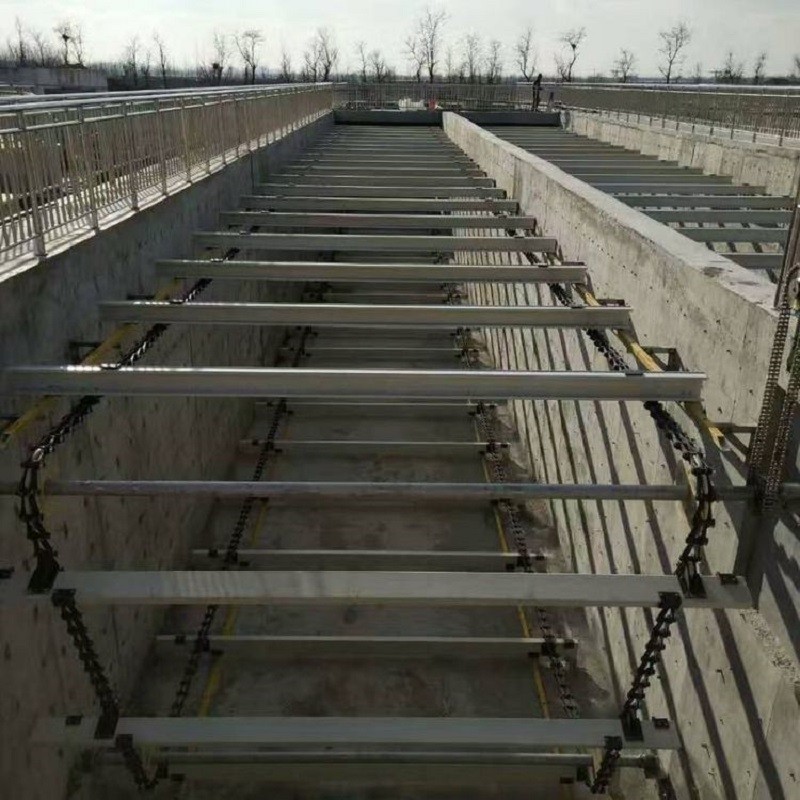

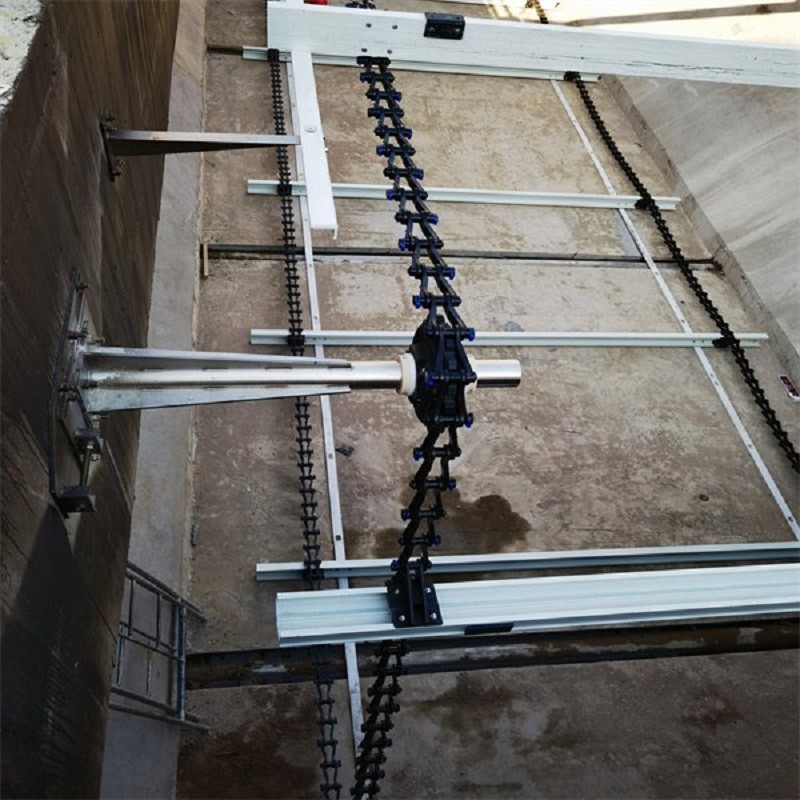

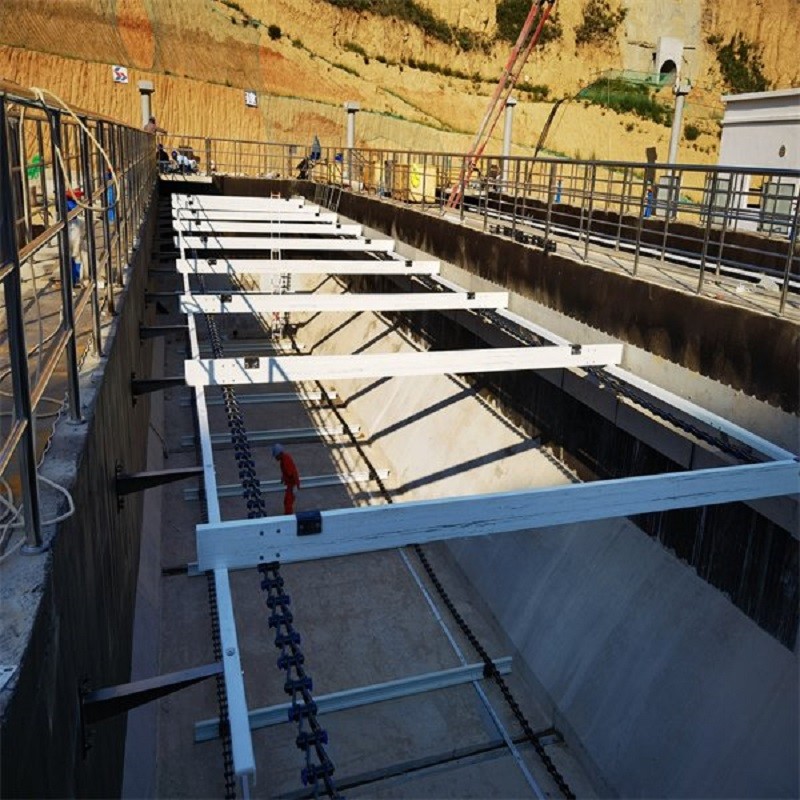

metalik olmayan zincir çamur çamur sıyırıcı üreticisi çamur sedimantasyon tankı zincir plakası çamur sıyırıcı
Zincirli tip çamur sıyırıcı, su arıtma projelerinde dairesel birincil çökeltme tankı, ikincil çökeltme tankı ve konsantrasyon tankından çamurun boşaltılması için uygun olan süspansiyon tipi bir çamur uzaklaştırma ekipmanıdır.Sedimantasyon tankı beton veya çelik yapıdadır.Tankın tabanı hafif koniktir ve tank tabanının merkezi, bir çamur borusuna bağlı bir çamur kovasıdır.Çalışma köprüsü beton veya çelik yapıdadır.Bu ekipman havuz gövdesini ve çalışma köprüsünü içermez.Kullanıcı sorunu kendi başına çözebilir.
Çalışma prensibi
Köpük sıyırıcı, havuzun merkezinden havuzun çevresine kadar sıvı yüzeyindeki köpüğü sıyırır ve menteşe tipi cüruf sıyırıcı alanında toplar.Toplanan pislikler, ana makine ile havuzun etrafından sıyırma kovasına hareket eder ve cüruf sıyırıcının menteşesi vasıtasıyla sıyırma kovasına sıyırır ve havuzun dışına boşaltılır.
Ürün bileşimi

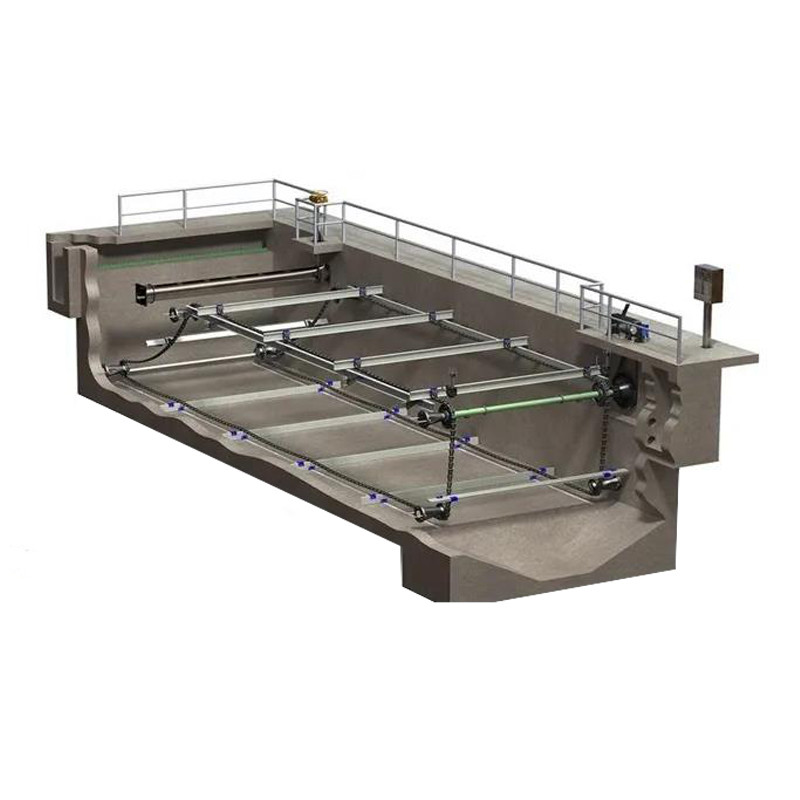

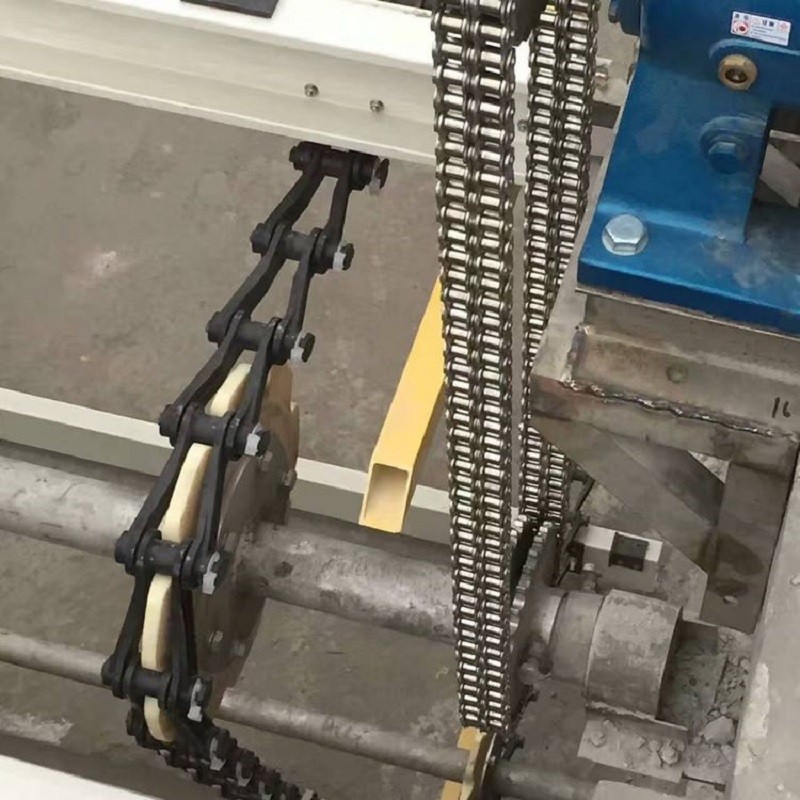

Zincir plaka tipi çamur sıyırıcı esas olarak tahrik mekanizması, uzun kiriş, merkezi döner destek, kılavuz silindir, çamur sıyırma sistemi, cüruf kovası ve yıkama mekanizması, mafsallı cüruf sıyırıcı, cüruf sıyırma plakası, cüruf sıyırma kovası, su çıkışı üçgen kenar plakasından oluşur. , pislik bölmesi, kontrol kutusu ve diğer bileşenler.
Parametre
| Model Numarası / Parametreler | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Havuz çapı Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Derin havuz derinliği H(m) | 3.5～4.5 (Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0～4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı etrafında v(m／min) | 2.0~3.0 | |||||||||
| Yürüyen tekerlek boyutları (mm) | Φ400x120 | Φ120x450 | ||||||||
| motor gücü N(KW) | 0.37 | 0,55 | 0.75 | |||||||
| kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı etrafında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
