U tipi vidalı konveyör üreticisi çamur çimento cüruf cevheri tahıl besleyici taşıma ekipmanları
Vidalı konveyör esas olarak kömür, kül, cüruf, çimento, tahıl ve diğer malzemeler gibi toz, granül ve küçük malzemelerin yatay veya eğimli taşınması için kullanılır;Kolay bozulan, viskoz ve topaklanma yapan malzemelerin yanı sıra taşıma sırasında kırılması mümkün olmayan malzemelerin taşınması için uygun değildir;Vidalı konveyörün çalışma ortam sıcaklığı - 20~50 ℃;Malzeme sıcaklığı 200 ℃'den azdır;Konveyörün eğimi ≤ 20 derece;Taşıma uzunluğu genellikle 40m'den azdır.
Bıçak sınıflandırması
Vidalı konveyörün spiral kanatları esas olarak üç tipe sahiptir: katı sarmal, bant sarmal ve kanat sarmal.Toz ve tanecikli malzemelerin taşınması için uygun olan katı spiral yüzey tartımı S yöntemi;Kayış tipi spiral yüzeye D yöntemi denir ve spiral hatvesi, toz ve küçük malzeme parçalarını taşımak için uygun olan spiral bıçağın çapı ile aynıdır;Bıçağın spiral yüzeyi esas olarak viskoz ve sıkıştırılabilir malzemeleri taşımak için kullanılır.Taşıma işlemi sırasında karıştırma ve karıştırma işlemleri aynı anda tamamlanır.Spiral adım, spiral bıçağın çapının yaklaşık 1.2 katıdır.
Ürün bileşimi
Vidalı konveyörün spiral bıçakları sola ve sağa dönüşe sahiptir.Vidalı konveyör üç bölümden oluşur: vidalı konveyör gövdesi, malzeme girişi ve çıkışı ve tahrik cihazı;Vidalı konveyör gövdesi, kafa yatağı, kuyruk yatağı, süspansiyon yatağı, spiral çekirdek, kasa, kapak plakası ve tabandan oluşur;Sürüş cihazı motor, redüktör, kaplin ve tabandan oluşur.Yaygın olarak kullanılan vida çapları 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm ve 1000mm'dir.Diğer özelliklere sahip vidalı konveyörler de özelleştirilebilir.
Parametre
| arametreler | spiral Nominal çap (mm) spiral çap (mm) |
Tip | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasite | kurulum açısı | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7,02 | ||
| Spiral hız n(r/dak) | 12 ila 16 | ||||||
| Motor N(KW) | 0.75-5.5 (L ve açıya göre) | ||||||
| kurulum boyutu (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | İlgili ekipmanla eşleştirme | ||||||
| L | Kullanıcı gereksinimlerine göre | ||||||
| Li | İlgili ekipmanla eşleştirme | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | İlgili ekipmanla eşleştirme | ||||||
| Merhaba | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | İlgili ekipmanla eşleştirme | ||||||

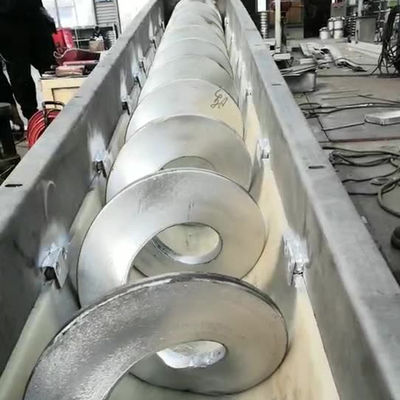

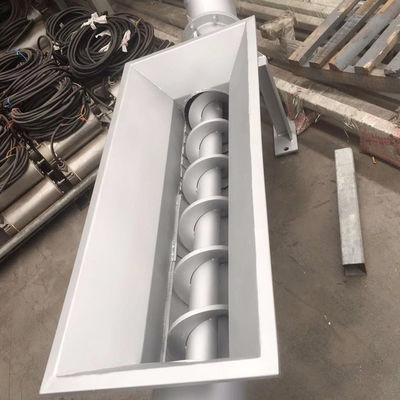

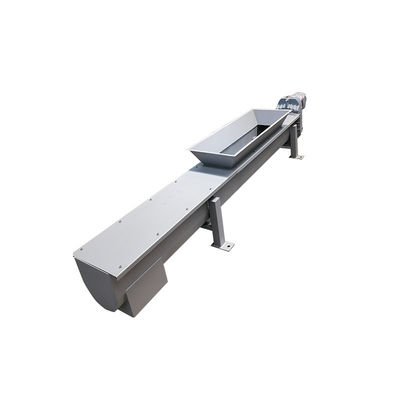

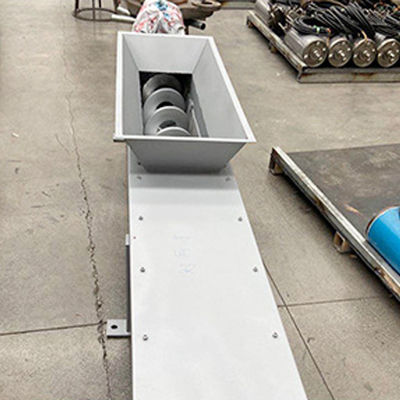

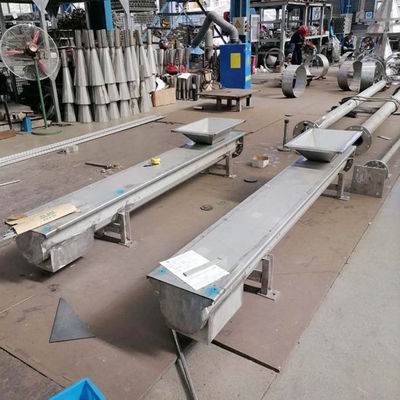

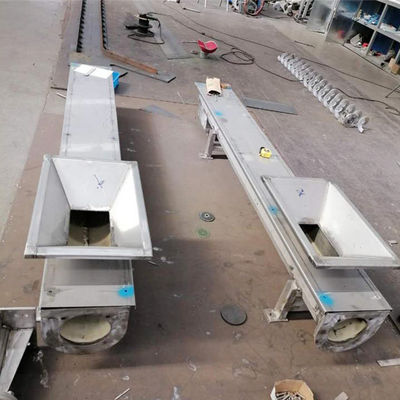

Gerçek resim
