Yatay karbon çelik çamur milsiz vidalı konveyör üreticisi kömür madeni çimento hareketli taşıma ekipmanları
Esas olarak sarmal, yatak, malzeme oluğu, giriş ve çıkış, tahrik cihazı vb.'den oluşur. Sert spiral gövde, gerçekleştirebilen döner bir bileşen oluşturmak için baş, kuyruk ve orta kısımlardaki yataklar aracılığıyla malzeme oluğu üzerinde desteklenir. malzeme taşımacılığı.Spiral gövde, kafaya monte edilmiş bir tahrik cihazı vasıtasıyla çalışır ve malzeme girişi ve çıkışı, sırasıyla malzeme oluğunun kuyruğunun üst tarafında ve kafanın alt tarafında düzenlenir.
Kurulum önlemleri
1. Malzeme oluğunun merkez hattı ve spiral şaft iyi bir koaksiyellik içinde tutulmalıdır.
2. Oluğun bölümleri arasındaki bağlantılar, yerinden çıkmadan sıkı olmalıdır.Oluğun sızdırmazlığını sağlamak için bölümler arasına ve başlık ile oluk arasına contalar eklenebilir.Aynı zamanda, oluğun uzunluk hatası da ayarlanabilir.
3. Malzeme oluğunun iç duvarı ile spiral gövde arasındaki boşluk eşit olmalıdır.
4. Tahrik cihazı şaftı ve spiral şaft iyi bir koaksiyellik içinde tutulmalıdır.Tahrik yüksekliği şimler yardımıyla ayarlanabilir.
5. Kurulumdan sonra spiral gövde statik denge testine tabi tutulacaktır.
6. Ara süspansiyon yatağı, spiral milin radyal deformasyonunu önlemek için bağlantı milini güvenilir ve uygun şekilde desteklemelidir.Montaj, yatak pedleri arasındaki şimleri ayarlayarak gerçekleştirilebilir.
7. Tüm makinenin montajından sonra, makinede çeşitli eşyalar olup olmadığını ve her yağlama yerinde yağlama yağının yeterli olup olmadığını kontrol edin.
8. Yüksüz test çalışması sırasında, yatak yağ sızdırmamalı ve yatak sıcaklık artışı 20 ℃'yi geçmemelidir.Yük testi çalışması sırasında, yatağın sıcaklık artışı 30 ℃'yi geçmemelidir.
Parametre
| arametreler | spiral Nominal çap (mm) spiral çap (mm) |
Tip | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasite | kurulum açısı | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7,02 | ||
| Spiral hız n(r/dak) | 12 ila 16 | ||||||
| Motor N(KW) | 0.75-5.5 (L ve açıya göre) | ||||||
| kurulum boyutu (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | İlgili ekipmanla eşleştirme | ||||||
| L | Kullanıcı gereksinimlerine göre | ||||||
| Li | İlgili ekipmanla eşleştirme | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | İlgili ekipmanla eşleştirme | ||||||
| Merhaba | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | İlgili ekipmanla eşleştirme | ||||||

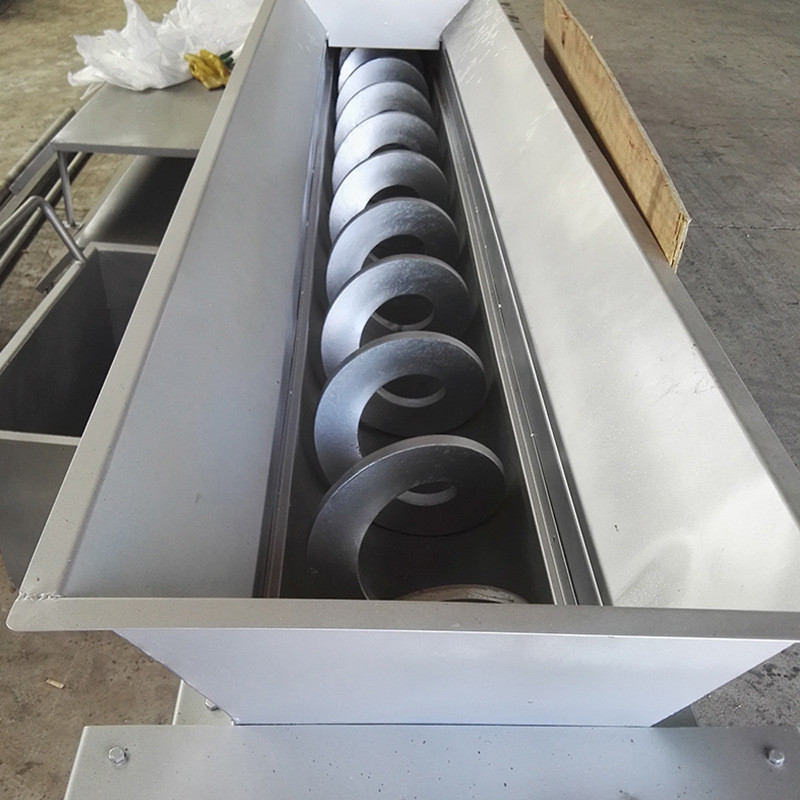

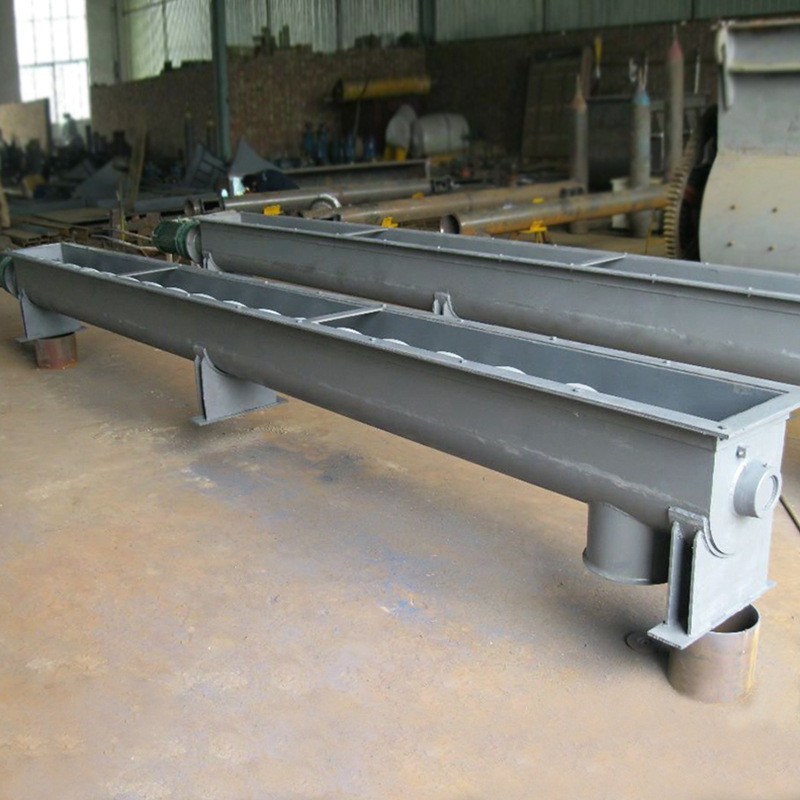

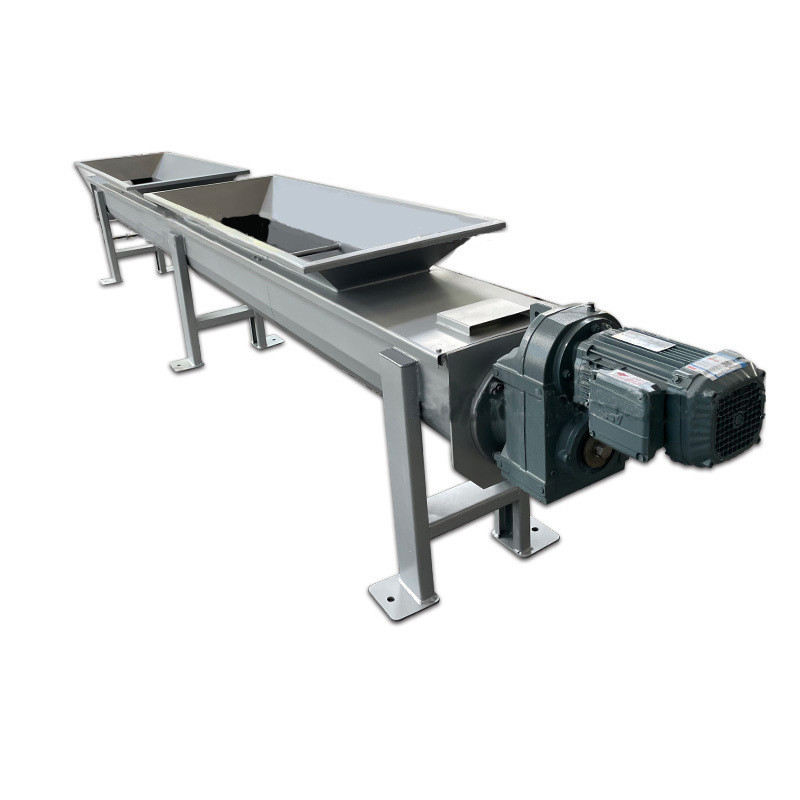

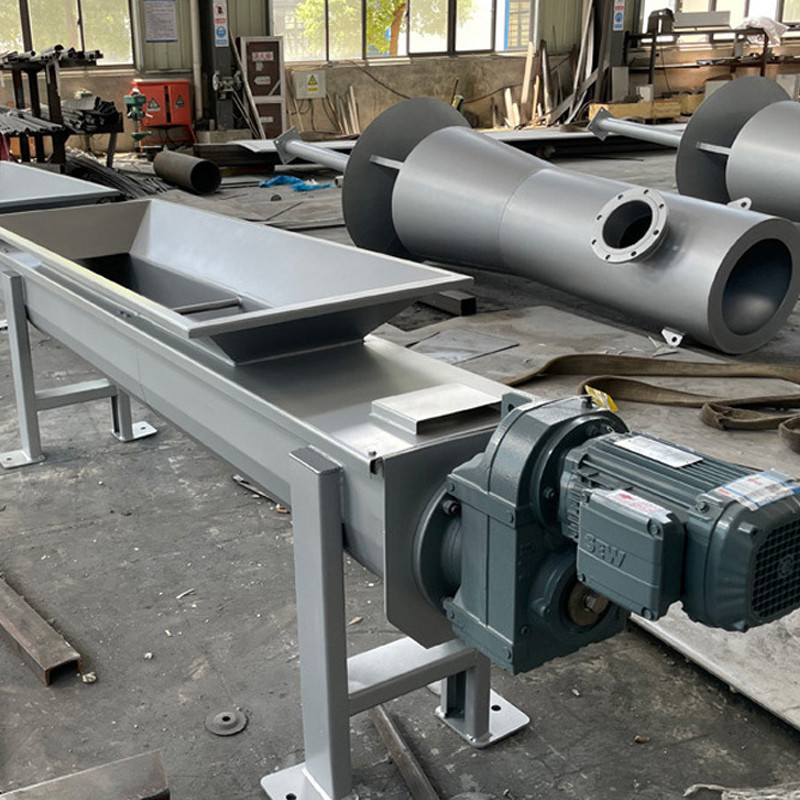

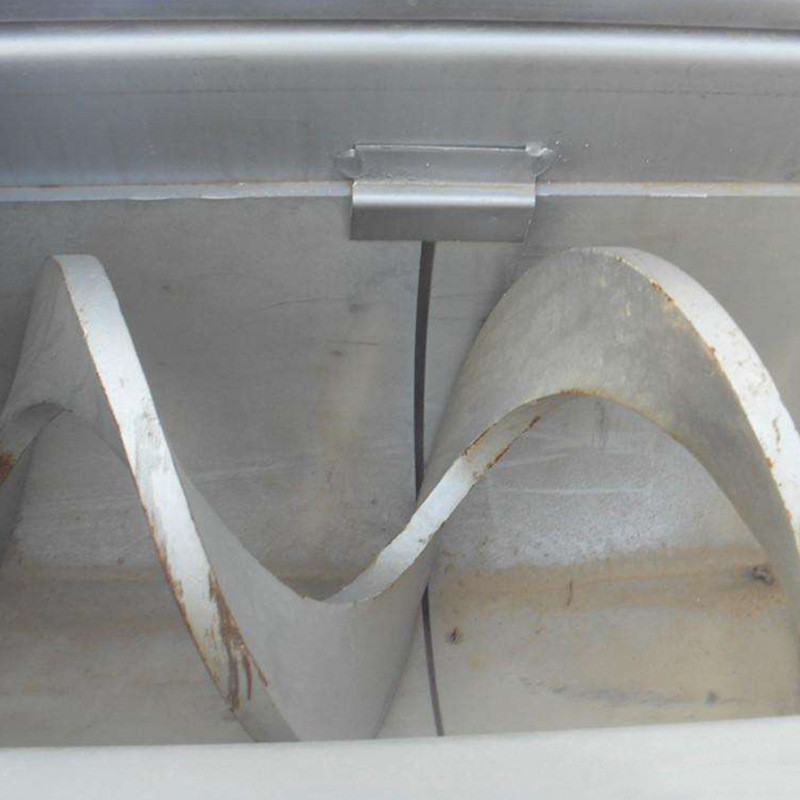

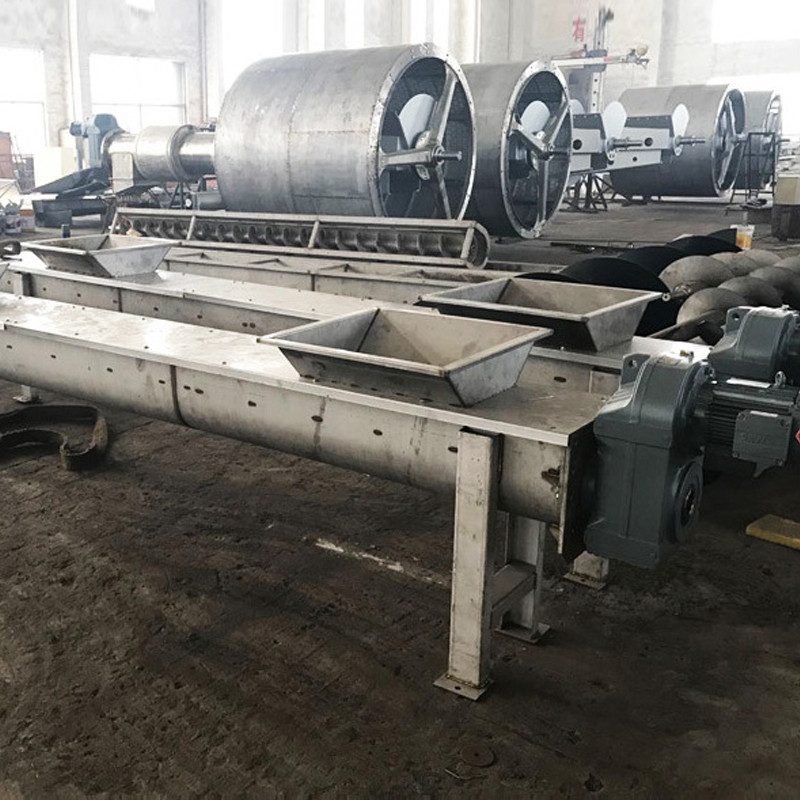

Gerçek resim
