Tam köprü merkezi sürücü çamur sıyırıcı Üretici Yüksek verimli kanalizasyon arıtma ekipmanları
Merkezi tahrikli çamur sıyırıcı, su temini ve drenaj projesinde su tesisinde veya kanalizasyon arıtma tesisinde genellikle 18 m'den fazla olmayan bir çapa sahip radyal akışlı (dairesel) sedimantasyon tankının çamur kazıması ve boşaltılması için yaygın olarak uygulanabilir.Makul bir yapıya, yüksek verimliliğe, rahat kullanım ve bakıma sahiptir ve destekleyen ideal bir kanalizasyon arıtma projesidir.
Çalışma prensibi

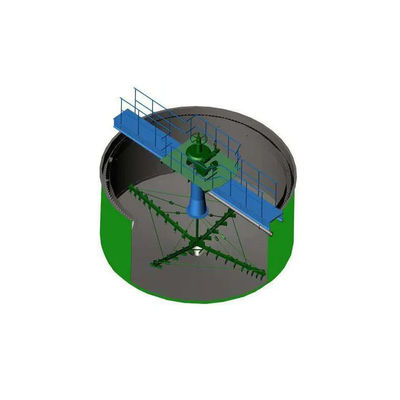

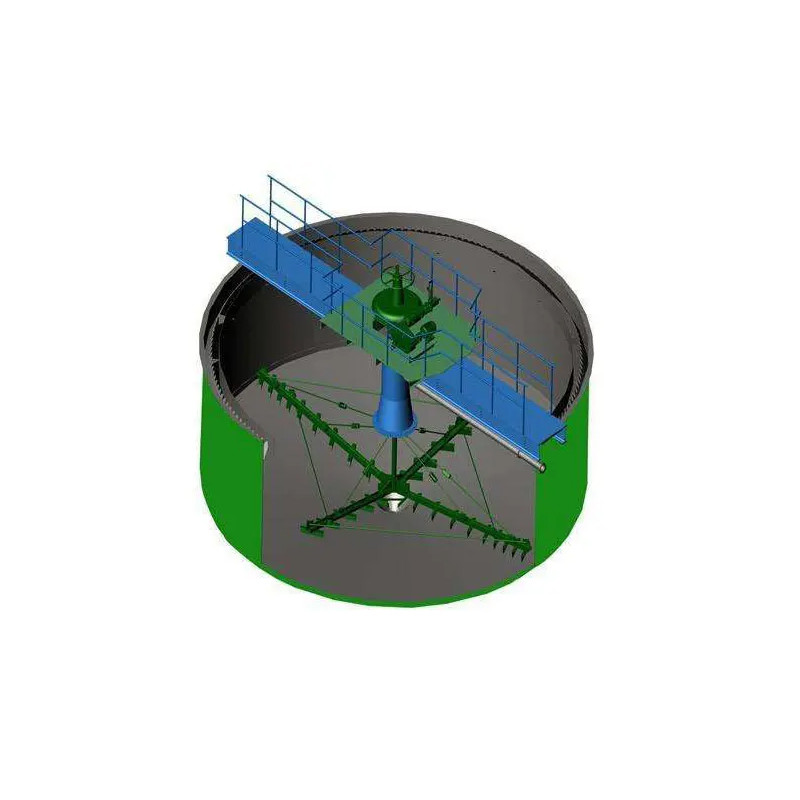

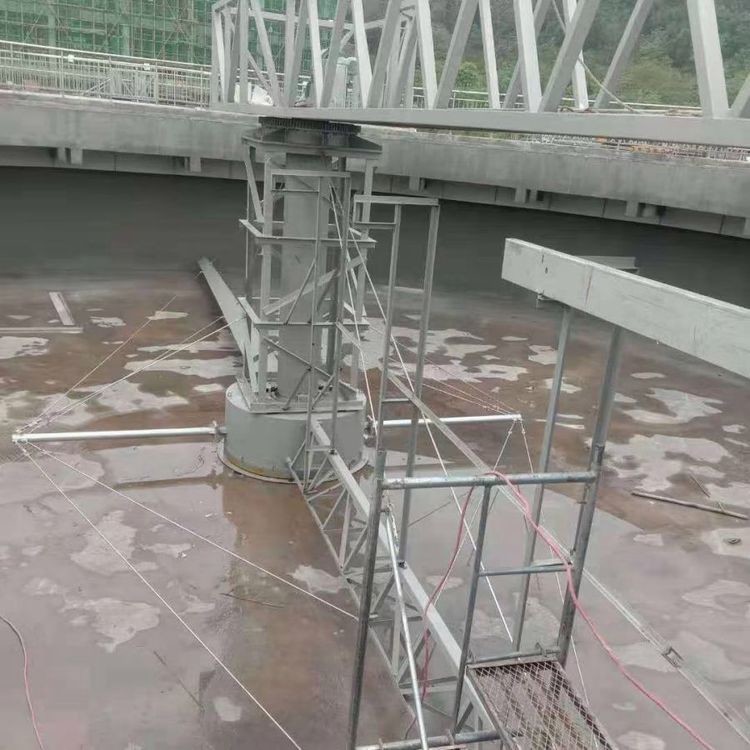

Merkezi tahrik çamur sıyırıcı, merkezi tahrik ve süspansiyon tipini benimser.Kanalizasyon, çalışan köprünün altındaki giriş borusundan saptırma tamburuna aktıktan ve dağıldıktan sonra, radyal bir şekilde çevreye doğru eşit şekilde akar.Askıda kalan çamur, çöktürme işleminden sonra tankın dibinde biriktirilir.Tahrik cihazı, merkezi dikey mili döndürmek için çalıştırır ve sıyırıcı kolu ve çamur sıyırıcıyı döndürmek için çalıştırır.Çamur tank çevresinden merkezi çamur toplama tankına sıyrıldıktan sonra, tank içerisindeki hidrostatik basınç ile çamur boşaltma borusundan tanktan dışarı atılır, su yüzeyindeki köpükler havuz kenarına sıyrılır. döner sıyırma cihazı ve daha sonra sıyırıcı tarafından cüruf kovasına kazınır ve havuzdan boşaltılır;Süpernatan çıkış kanalına taşar ve üçgen çıkış savak plakasından boşaltılır.
Operasyon Dikkat
1. Çalıştırmadan önceki hazırlıklar: redüktörün normal yağ seviyesine kadar doldurulup doldurulmadığını, çalışan parça tarafından su yüzeyine yapışmış yabancı maddeler olup olmadığını ve önlemek için tahta bloklar veya başka yabancı maddeler bulunmaması gerektiğini kontrol edin. çalışma sırasında arıza.
2. Motor güç kaynağını bağlayın ve pozitif ve negatif yönlendirmeyi kontrol edin.
3. Redüktördeki yağın kullanımdan sonra ayda bir, sonrasında yılda sadece bir kez değiştirilmesi gerekir.
4. Ekipmanın çalışması sırasında normal çalışıp çalışmadığına dikkat edilmelidir.Herhangi bir sorun bulunursa inceleme için zamanında çalışmayı durdurun.
Ürün parametreleri
|
Parametre / model Havuz genişliğiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Derin havuz derinliği H(m) | 3.5~4.5(Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0~4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı civarında V(m／min) | 1,8~2,2 | |||||||||
| Yürüme tekerleği boyutları (mm) | 400x120 | 420x150 | ||||||||
| Motorun gücü N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı civarında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
