Paslanmaz çelik zincir çekişli çamur sıyırıcı üreticisi Sedimentasyon tankı için zincir plakalı çamur sıyırıcı

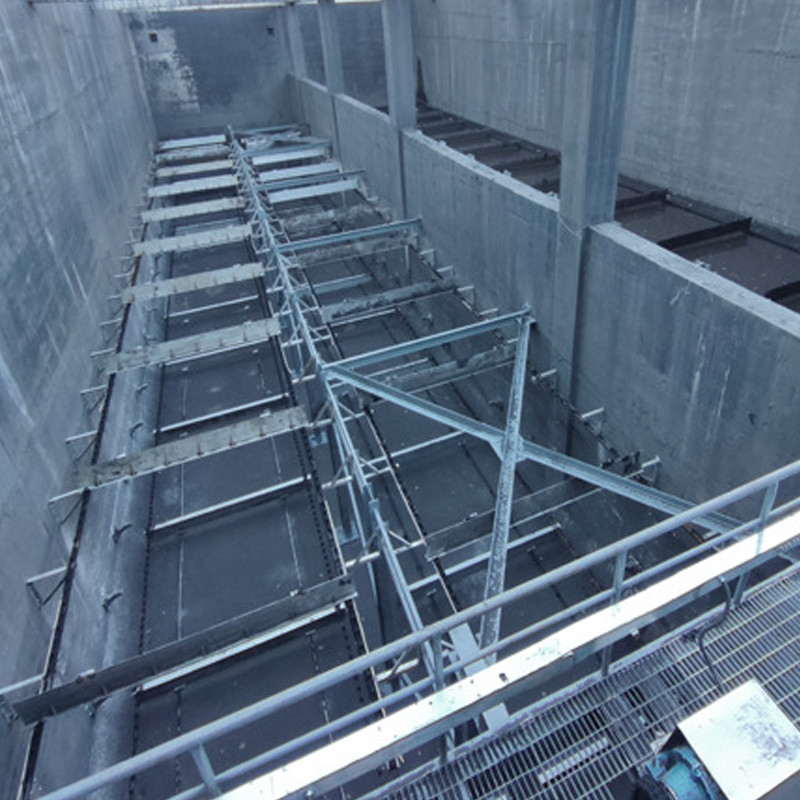

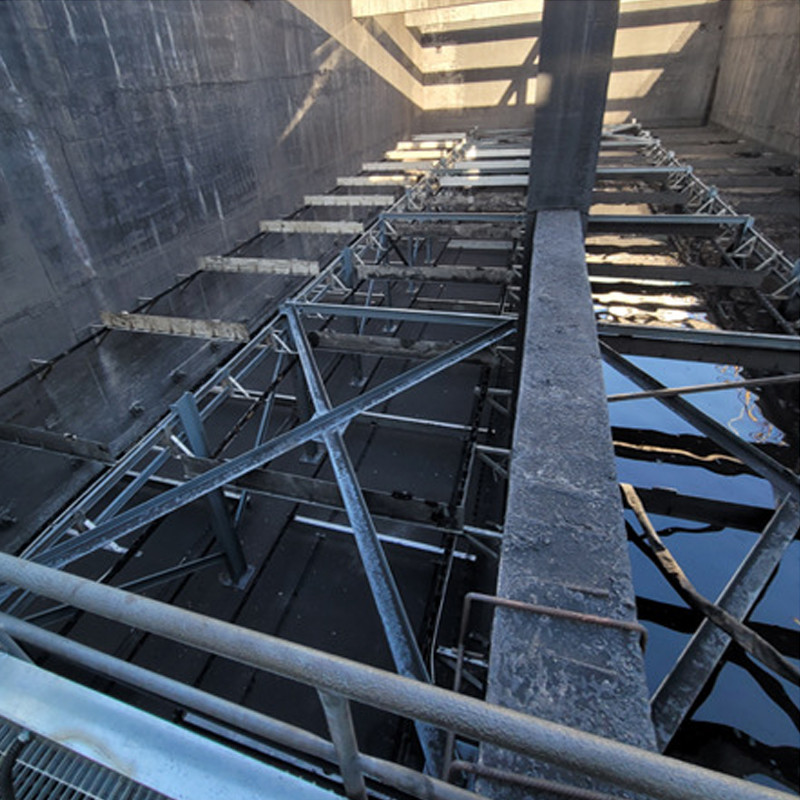

Zincir tipi çamur sıyırıcı, esas olarak, kanalizasyon arıtma projesinde yatay (dikdörtgen) sedimantasyon tankının, özellikle sedimantasyon tankı, yağ ayırıcı, birincil sedimantasyon tankı ve diğer dikdörtgen tankların tabanındaki tortuyu kazımak ve çıkarmak için kullanılır.Ayrıca sıvı yüzeyindeki yüzen yağı ve pisliği de sıyırabilir.Zincir tipi çamur sıyırıcı basit bir yapıya sahiptir, bir makine çok amaçlıdır, uygun kurulum, çalıştırma ve bakım, güvenli ve güvenilir çalışma vb.
Yapısal Kompozisyon

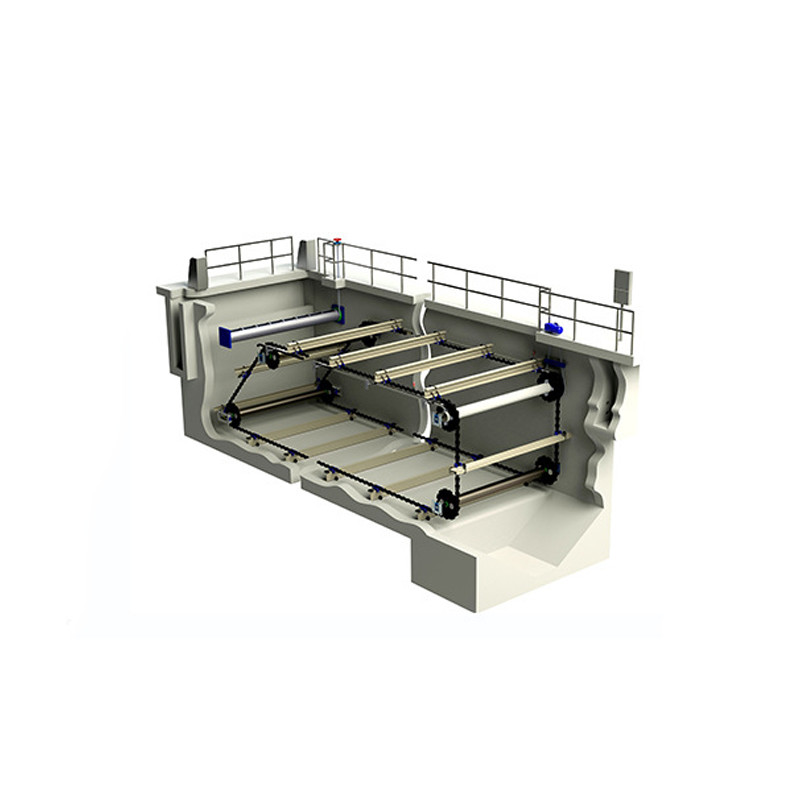

Zincir plaka sıyırıcı, kum sıyırıcı, çamur sıyırıcı ve cüruf sıyırıcı temel olarak zemine sabitlenmiş yavaşlama tahrik cihazı, havuza yerleştirilmiş sıyırıcılı çekiş zinciri, tahrik dişlisi çifti, germe cihazı ve güvenlik koruma cihazından oluşur.
Çalışma prensibi

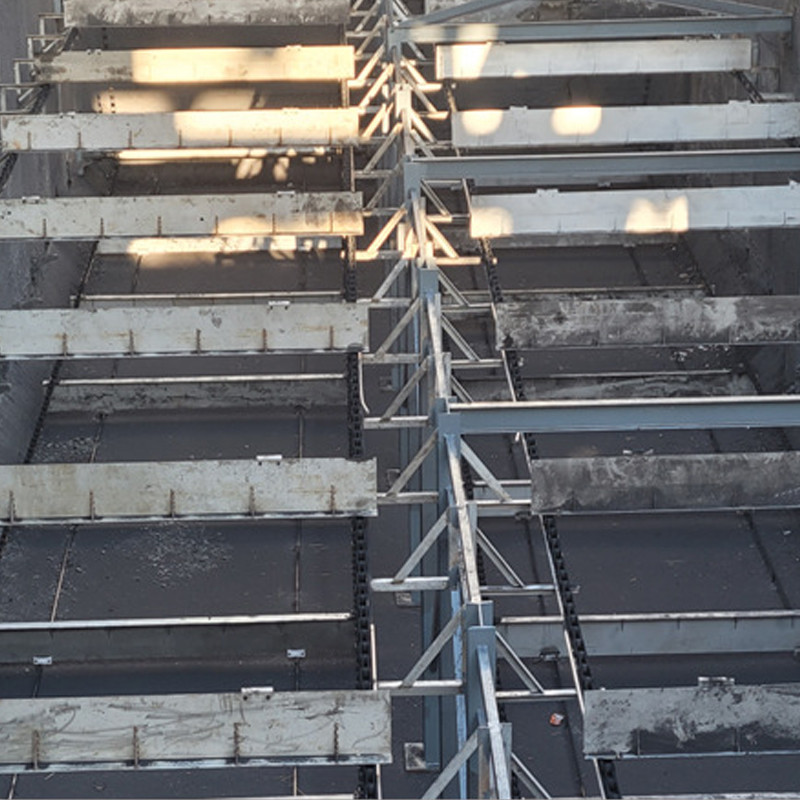

Zincir plaka tipi çamur sıyırıcının yavaşlayan tahrik cihazı, sıyırıcıyı havuzun üst ve alt kılavuz rayları boyunca yönlü ve sürekli olarak döndürmek üzere tahrik etmek için gücü zincir tekerlek çifti aracılığıyla çekme zincirine iletir.Çalışma sırasında sıyırıcılar havuz tabanındaki kumu ve havuz yüzeyindeki yağ çamurunu çamur toplama tankına ve cüruf boşaltma borusuna sıyırarak havuz dışına boşaltır.
Ekipman Özellikleri
1. Güvenilir iletim için özel zincir kullanılır.
2. Uzun servis ömrü ile su geçirmez yatak benimsenmiştir.
3. Yapı makul ve işlem kararlı.
4 Kum kazıma işlemi eksiksiz ve verimli.
5. Sıyırıcının hareket hızı orta düzeydedir, bu da kanalizasyona çok az rahatsızlık verir ve askıda katı maddelerin çökelmesine elverişlidir.

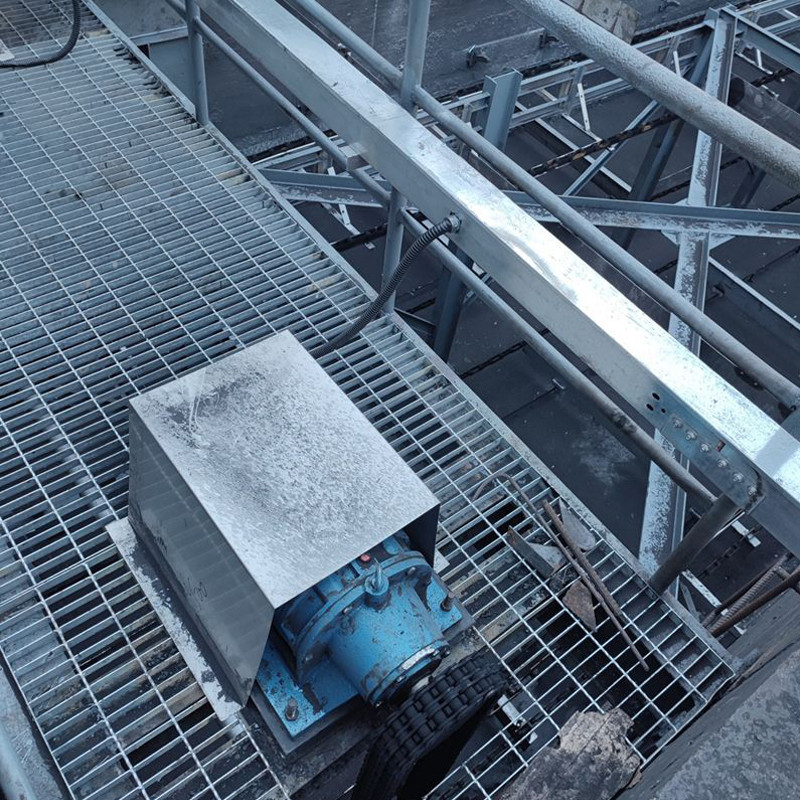

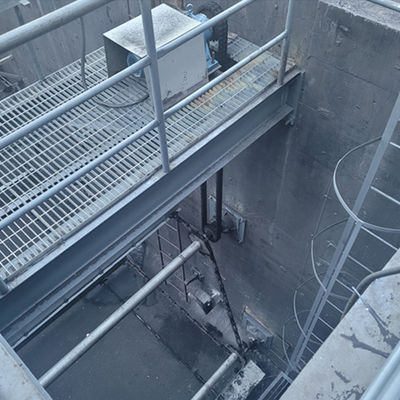

6. Sıyırıcı havuzda geri dönmeden sürekli dönüş hareketi yapar.Tahrik cihazı havuzun tepesindeki platformda bulunur, bu nedenle güç dağıtımı ve bakımı çok basittir
7. İlave bir mekanizma gerektirmeden cüruf sıyırıcı olarak da kullanılabilir.
Parametre
| Model Numarası / Parametreler | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Havuz çapı Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Derin havuz derinliği H(m) | 3.5~4.5(Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0~4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı etrafında v(m／min) | 2.0~3.0 | |||||||||
| Yürüme tekerleği boyutları (mm) | Φ400x120 | Φ120x450 | ||||||||
| motor gücü N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı civarında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
