kanalizasyon arıtma tesisi sedimantasyon tankı merkezi tahrikli çamur sıyırıcı tam köprü ve yarım köprü çamur sıyırıcı

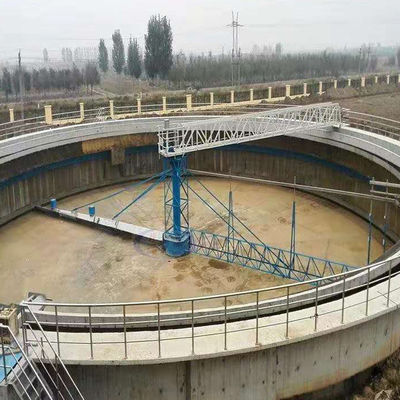

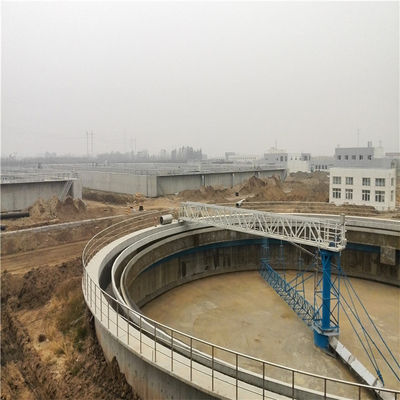

Merkezi tahrikli çamur sıyırıcı, su temini ve drenaj projesinde su tesisinde veya kanalizasyon arıtma tesisinde genellikle 18 m'den büyük olmayan bir çapa sahip radyal akışlı (dairesel) sedimantasyon tankının çamur kazıması ve boşaltılması için geçerlidir.Çamur, yavaşlama tahriki ve süspansiyon bileşeninin iletimi yoluyla sıyırıcı tarafından merkezi çamur toplama tankına sıyrılır ve hidrostatik basınç veya pompa ile tanktan boşaltılır.
Çalışma prensibi

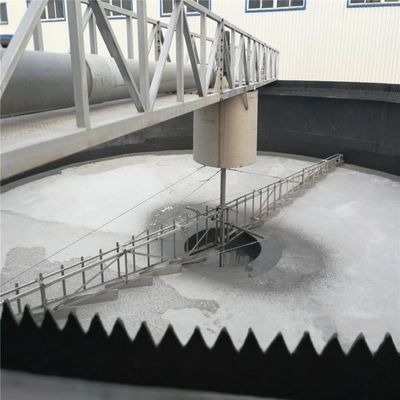

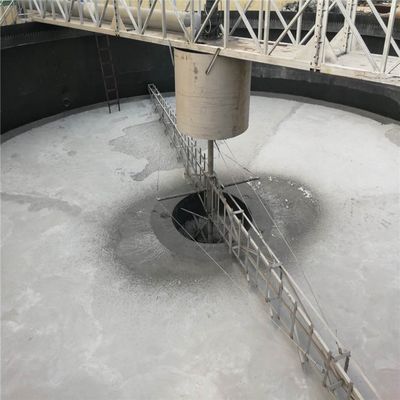

Merkezi tahrikli çamur sıyırıcının ham suyu, merkezi su dağıtım tamburundan dağıtıldıktan sonra havuzun etrafındaki taşma tankına akar.Debinin düşmesi ile su kütlesindeki askıda katı maddeler ayrılarak havuzun dibine çöker.Süpernatan, taşma savağı plakası yoluyla taşma tankından boşaltılır.
Ekipman Özellikleri
1. Şanzıman parçası, işlemi daha güvenli ve güvenilir kılan elektriksel ve mekanik çift aşırı yük korumasını benimser.
2. Su altı kısmı, uzun bir korozyon direnci servis ömrüne sahip paslanmaz çelikten yapılmıştır.
3. Çamur kazımanın etkisi iyidir ve boşaltılan çamurun nem içeriği düşüktür.
Ürün parametreleri
|
Parametre / model Havuz genişliğiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Derin havuz derinliği H(m) | 3.5~4.5(Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0~4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı civarında V(m／min) | 1,8~2,2 | |||||||||
| Yürüme tekerleği boyutları (mm) | 400x120 | 420x150 | ||||||||
| Motorun gücü N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı civarında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
