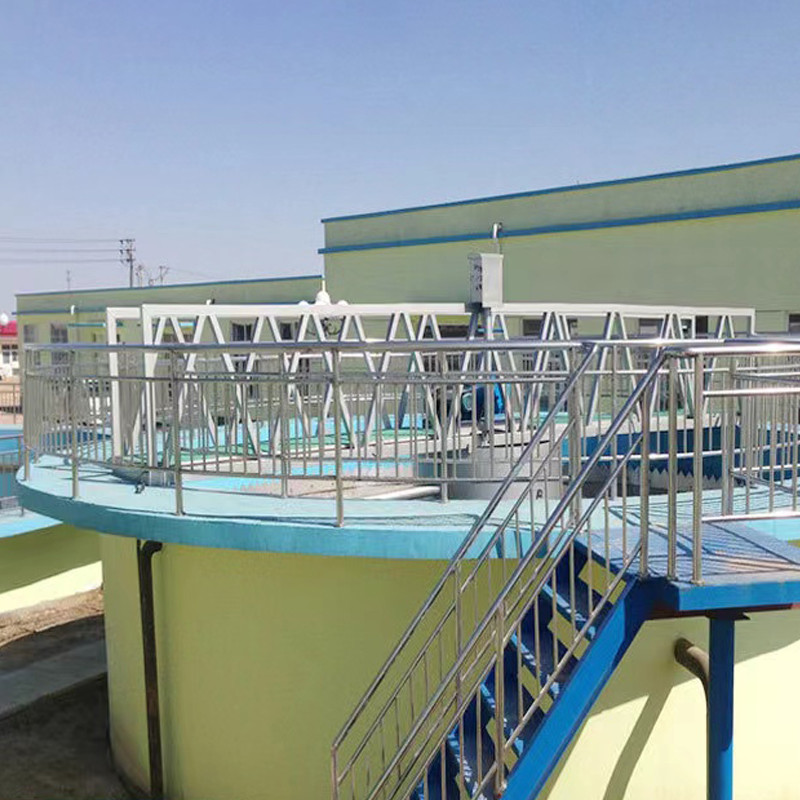

Paslanmaz çelik merkez tahrikli çamur sıyırıcı sedimantasyon tankı Çevresel tahrikli çamur sıyırıcı

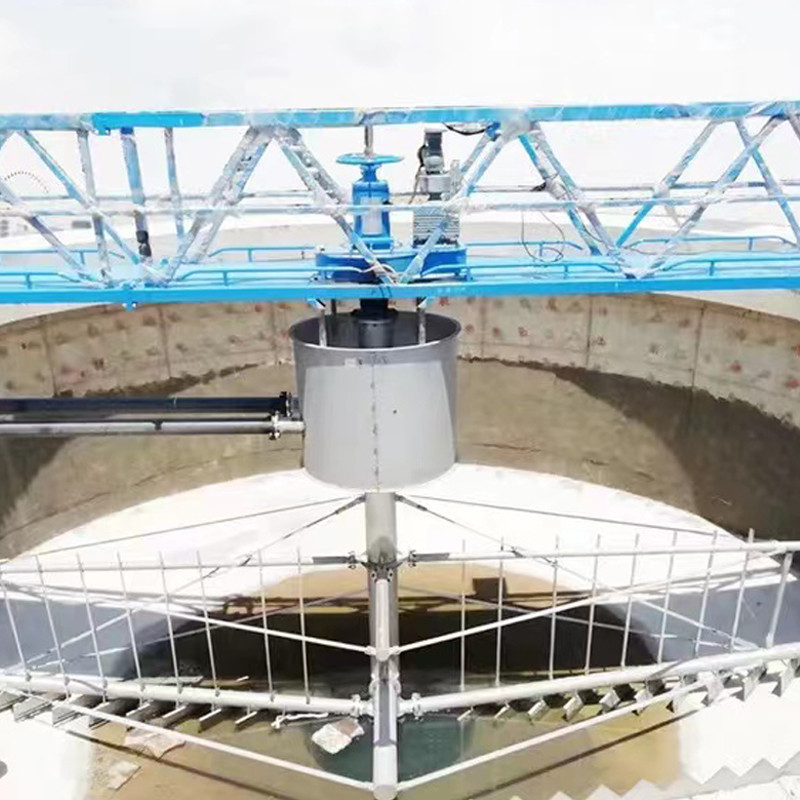

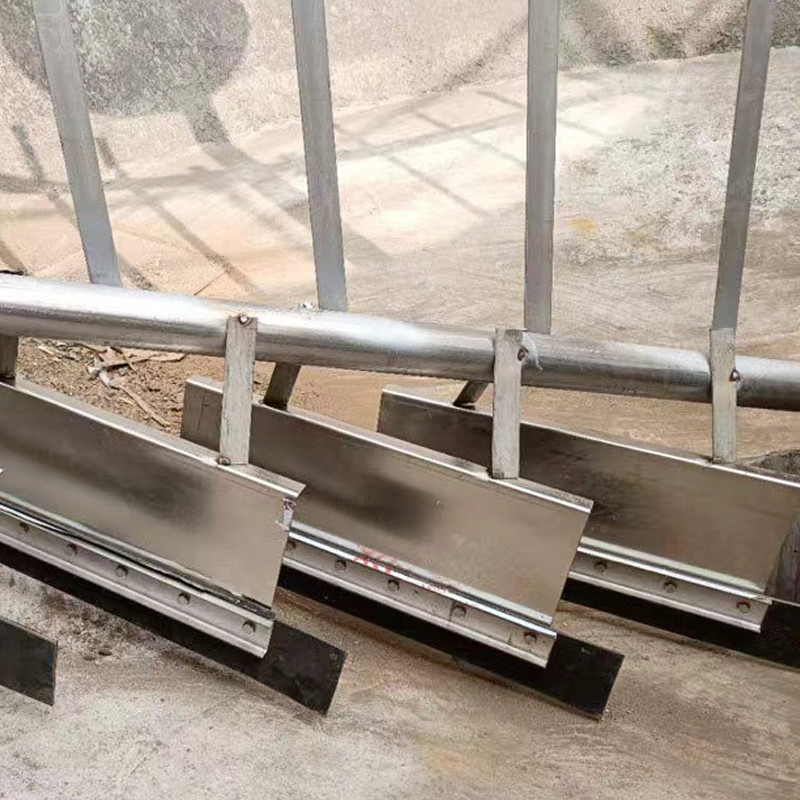

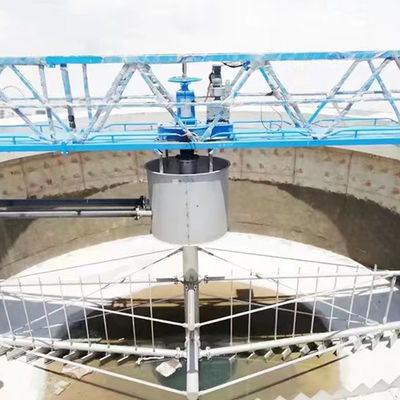

Merkezi tahrikli çamur sıyırıcının yükü, çalışan köprünün merkezine etki eder.Merkezi tahrik mekanizması, kazıma ve toplama cihazını dönmesi için çalıştırır.Yönlü sıyırıcı, çökeltme tankının tabanındaki çamuru merkezi çamur toplama tankına sıyırır ve hidrostatik basınçla çamur tankından boşaltır.Bu makine, küçük çaplı genlik akış sedimantasyon tankı için kullanılır.
Çalışma prensibi
Ham su, merkezi su dağıtım silindiri tarafından dağıtıldıktan sonra havuzun etrafındaki taşma tankına radyal olarak akar.Debinin düşmesi ile su kütlesindeki askıda katı maddeler ayrılarak havuzun dibine çöker.Çamur, yavaşlama tahriki ve asılı bileşenlerin iletimi yoluyla sıyırıcı tarafından merkezi çamur toplama tankına sıyrılır ve hidrostatik kuvvet veya pompa ile havuzdan boşaltılır.
Ürün Özellikleri
1. Basit yapı, uygun bakım ve yönetim;
2. Kararlı çalışma, güvenli ve güvenilir çalışma;
3. Çamur toplama etkisi iyidir ve boşaltılan çamurun su içeriği düşüktür.
Ürün parametreleri
|
Parametre / model Havuz genişliğiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Derin havuz derinliği H(m) | 3.5~4.5(Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0~4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı civarında V(m／min) | 1,8~2,2 | |||||||||
| Yürüme tekerleği boyutları (mm) | 400x120 | 420x150 | ||||||||
| Motorun gücü N(KW) | 0,37 | 0,55 | 0,75 | |||||||

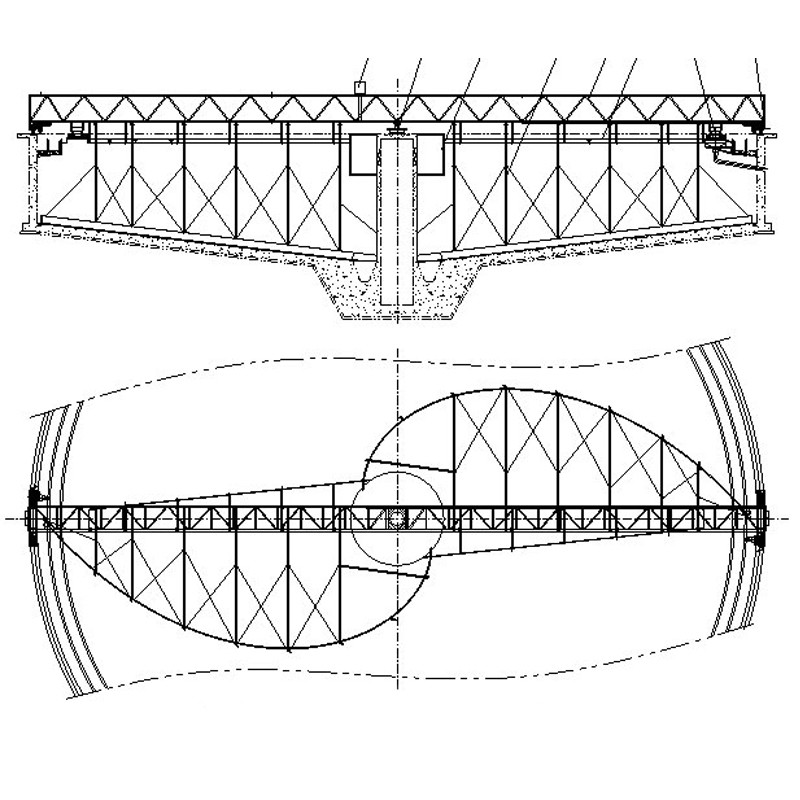

| Kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı civarında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
