Kanalizasyon arıtma tesisi Zincir plakalı çamur sıyırıcı Üretici Sedimentasyon tankı Metalik olmayan zincirli çamur sıyırıcı
1. Zincir plakalı çamur sıyırıcı, petrol rafinerilerindeki sedimantasyon tankları, kum tankları, yağ ayırıcılar, su tesisleri veya kanalizasyon arıtma tesisleri gibi dikdörtgen tankların sıyırma, köpük ve kum kazıma işlemlerine uygulanabilir.
2. Zincir plakalı çamur sıyırıcı, su yüzeyindeki yağ tabakasını ve havuzun dibindeki çamur ve kumu ayırmak ve ilk arıtmayı tamamlamak için yağ toplama borusu ve çamur tahliye vanası gibi yardımcı cihazlarla birlikte kullanılmalıdır. tedavi.
3. Çöktürme tankına girmeden önce, büyük yüzen nesnelerin girmesini önlemek için kanalizasyon filtrelenmelidir.

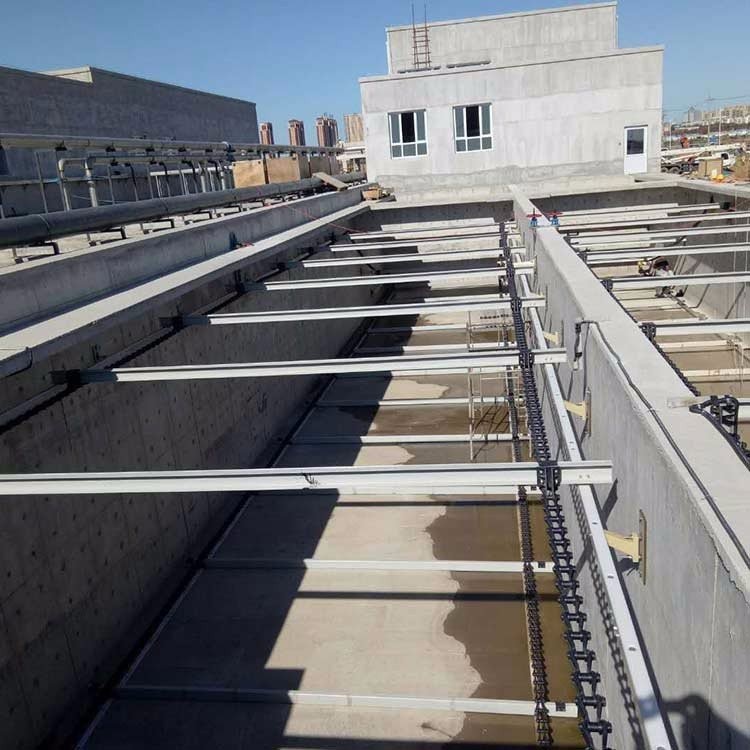

4. İki paralel zincirle tahrik edilen sıyırıcı çamur sıyırıcı, havuzda sürekli düz bir çizgide hareket eder.Çalışma hızı yavaştır ve kanalizasyona verilen rahatsızlık küçüktür, bu da tortu birikmesine ve çamur kazıma kabiliyetinin gelişmesine elverişlidir.İki paralel kapalı zincirin dairesel çalışması, ters yönü kontrol etmeye gerek kalmadan üst ve alt zincirlerin çalışma yönünün doğal olarak değişmesini sağlayarak kontrol prosedürünü basitleştirir ve maliyetten tasarruf sağlar.Tahrik cihazı, ekipmanın ve elektrikli cihazların bakım ve onarımını kolaylaştıran havuzun tepesindeki platforma monte edilir.
Çalışma prensibi

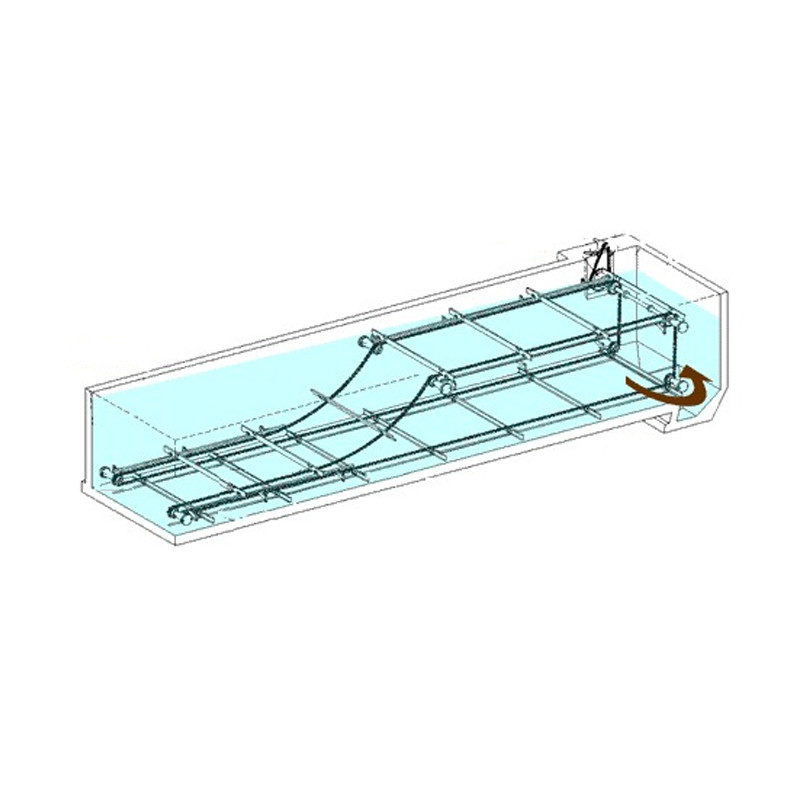

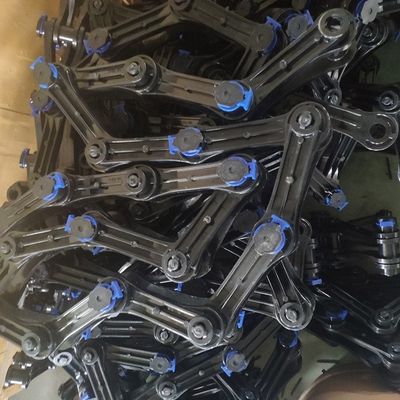

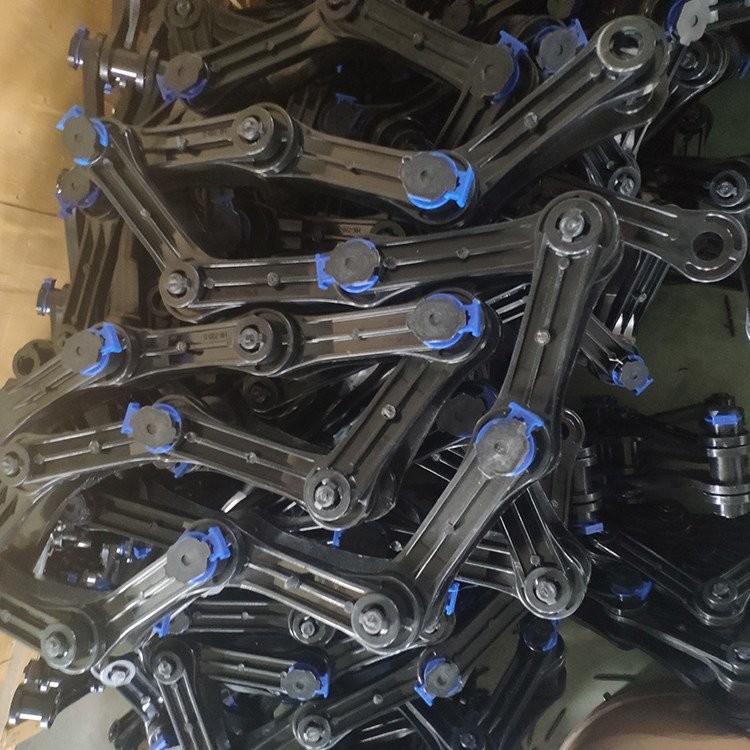

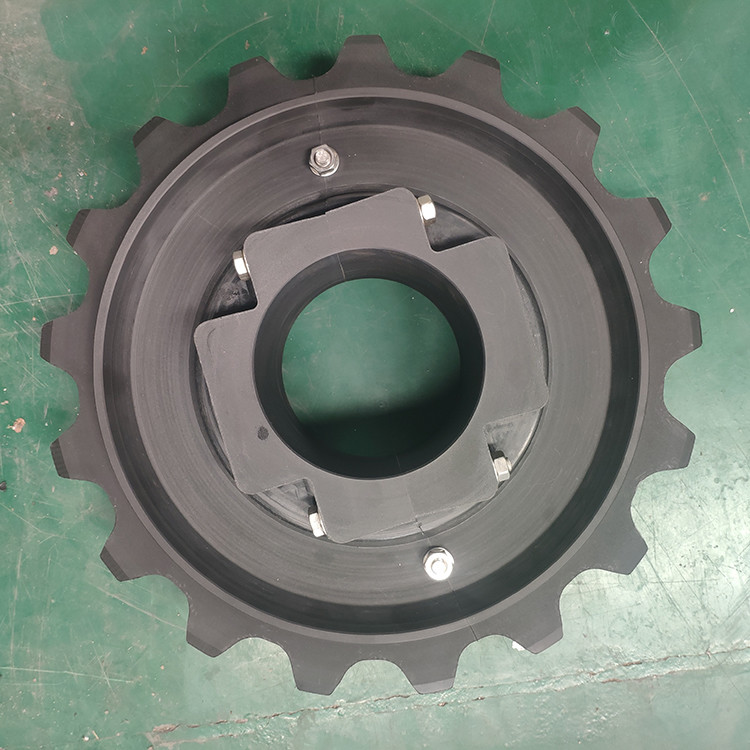

Zincir plakalı yağ sıyırıcı, iki paralel kapalı çekiş zinciri ile donatılmıştır.Birden fazla sıyırıcı ile donatılmıştır.Tahrik cihazının itici gücü altında, zincir ve sıyırıcı, dört taraflı bir yol oluşturmak üzere sedimantasyon tankının üst ve alt taraflarına yerleştirilmiş kılavuz tekerlek ve kılavuz ray boyunca dolaşır.Sıyırıcı, su giriş ucundaki yüzen yağ kalıntısını su giriş ucundaki yağ toplama borusuna sıyırmak ve boşaltmak için yavaşça yukarı ve aşağı hareket edebilir, Tankın dibine çöken tortu giriş ucundan sıyrılır. çıkış ucundaki çamur tankı ve çamur boşaltma vanasından boşaltılır, böylece atık suyun birincil mekanik arıtması tamamlanır.
Performans Özellikleri
1. Sıyırıcının hareket hızı orta düzeydedir, bu da kanalizasyona çok az rahatsızlık verir ve askıda katı maddelerin çökelmesine elverişlidir.
2. Sıyırıcı, havuzda geri dönmeden sürekli dönme hareketi yapar ve tahrik cihazı havuz yüzeyinin platformunda bulunur, bu nedenle güç dağıtımı ve bakımı çok basittir.
3. Ek mekanizma gerektirmeden skimmer olarak da kullanılabilir.
Parametre
| Model Numarası / Parametreler | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Havuz çapı Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Derin havuz derinliği H(m) | 3.5~4.5(Kullanıcının gereksinimlerine göre) | |||||||||
| Havuz tarafı su derinliği H2(m) | 3.0~4.0(Kullanıcının gereksinimlerine göre) | |||||||||
| Hat hızı etrafında v(m／min) | 2.0~3.0 | |||||||||
| Yürüme tekerleği boyutları (mm) | Φ400x120 | Φ120x450 | ||||||||
| motor gücü N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| kurulum boyutu (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Kullanıcının gereksinimlerine göre | |||||||||
| H3 | Kullanıcının gereksinimlerine göre | |||||||||
| L | Kullanıcının gereksinimlerine göre | |||||||||
| Tekerlek basıncı civarında P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Merkezi platformun dikey yükü P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Merkez yükün merkez yükü P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
