Pompa İstasyonu Nehri için Kullanılan SL Stil Su Koruma Nehri Paslanmaz Mekanik Çubuk Ekran
Müşterilerimize:

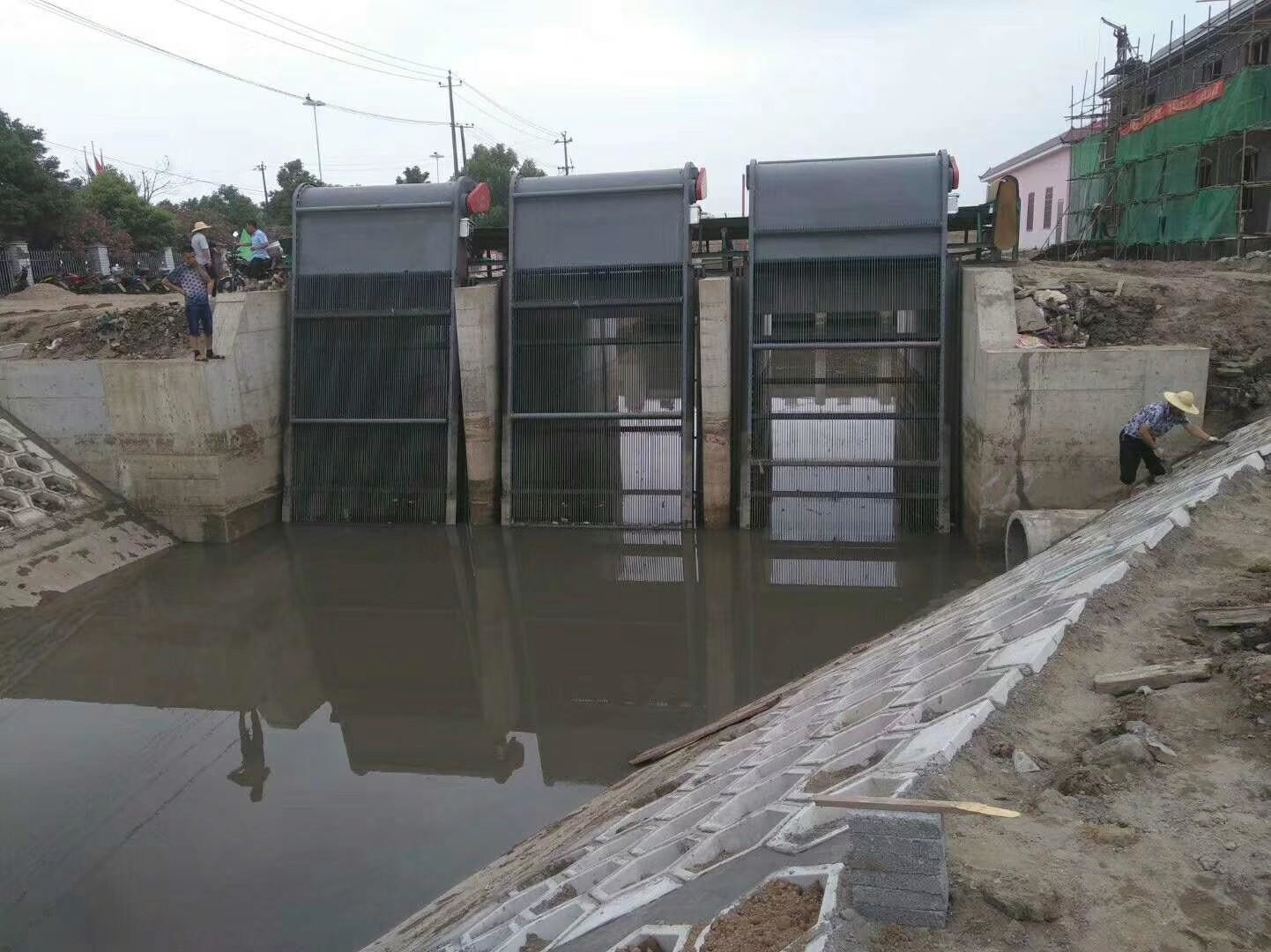

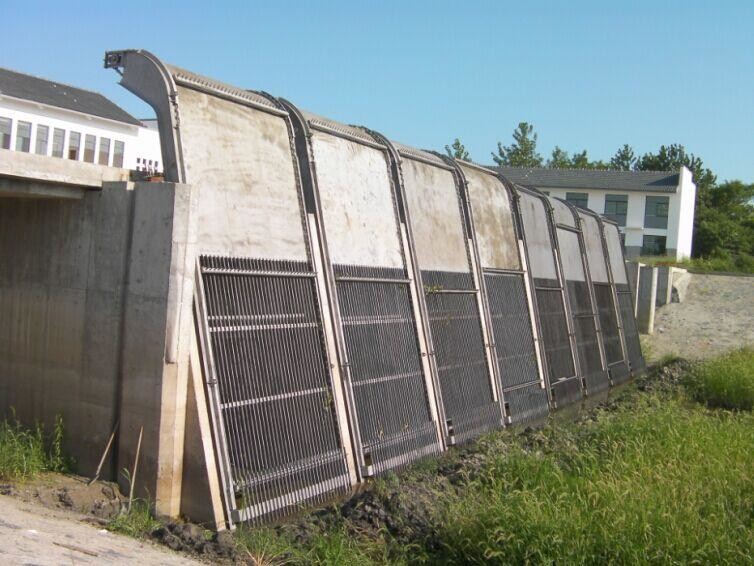

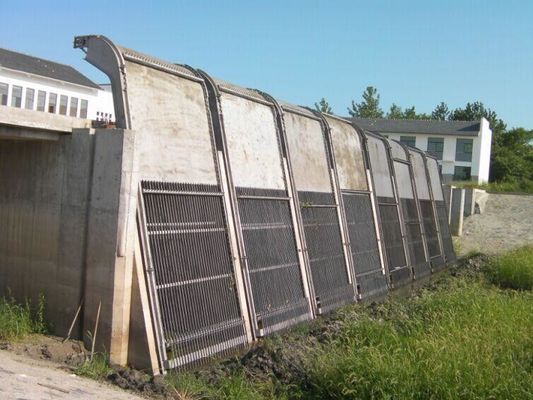

Resim güzelleştirme konusunda profesyonel değiliz, tüm resimlerimiz yerinde veya atölyemizde çekilmektedir.Hemen hemen her türlü atıksu arıtma ekipmanlarının imalatını yapmaktayız.Herhangi bir soru, lütfen bizimle iletişime geçmekten çekinmeyin.Teşekkürler.
parametreler
|
Parametre Tür |
SL-2500 |
| Ekipman Genişliği X(mm) | 2500 |
| Kanal Genişliği (mm) | X+100 |
| Çubuk Genişliği (mm) | X-140 |
| Çubuk Boşluğu (mm) | 40-150 |
| Kurulum Açısı | 70-80 |
| Hız (m/dak) | ≈3 |
| Motor Gücü (kw) | 1.1-2.2 |
Uygulama
Esas olarak drenaj pompa istasyonları, nehirler ve büyük su koruma pompa istasyonlarının su girişleri için, suyun düzgün akışını sağlamak için su kütlesindeki büyük katı yüzen döküntüleri durdurmak için büyük akış hızlarına sahip kullanılır.
Yapı ve Çalışma Prensibi
Ekipman, bir gerileme tipini ve bir döner zincir tipini benimser.Su ızgara yüzeyi, dişli bir tırmık plakası ve sabit bir çubuktan oluşur.Kanalizasyon aktığında, çubuk alanından daha büyük olan artıklar yakalanır ve dişli tırmık plakasının tırmık dişleri çubuğun boşluğuna nüfuz eder.Tahrik cihazı, döner bir hareket yapmak için çekiş zincirini çalıştırdığında, tırmık dişleri ızgara yüzeyinde sıkışan döküntüleri aşağıdan yukarıya cüruf çıkışına getirir.Tırmık dişleri yukarıdan aşağıya döndüğünde, enkaz kendi başına hareket etmek ve boşaltma portundan konveyöre düşmek ve daha sonra nakledilmek veya daha fazla işlenmek için yerçekimine dayanır.
Ana Özellikler
1. Sürüş cihazı, düşük gürültü, kompakt yapı ve kararlı çalışma özelliklerine sahip bir sikloidal pim çarkı veya helisel dişli redüktör motoru tarafından doğrudan tahrik edilir;
2. Tırmık dişleri eğik uçlu tiptedir ve büyük çöpleri ve çeşitli eşyaları alabilen yatay eksen ile bir bütün halinde kaynaklanmıştır;
3. Raf, güçlü sağlamlık, kolay kurulum ve daha az günlük bakım çalışması ile entegre bir çerçeve yapısıdır;
4. Ekipmanın kullanımı kolaydır ve ekipmanın çalışması doğrudan yerel/uzaktan kontrol edilebilir;
5. Kazara aşırı yüklenmeyi önlemek için, ekipmanın güvenli ve güvenilir çalışmasını sağlamak için çift mekanik kesme pimi koruması ve aşırı akım ile donatılmıştır;
6. Altta ikincil bir ızgara bulunur.Dişli tırmık ana ızgaranın arkasından ön tarafa döndüğünde, suyun kısa devre yapmasını ve yüzen döküntülere akmasını önlemek için ikincil ızgara otomatik olarak ana ızgaraya takılır.
Su Akış Şeması
|
parametreler Tür |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Menşe Su Derinliği(m) | 3.0 | |||||||
| Su Hızı (m/s) | 1.0 | |||||||
| boşluk (mm) | 40 | Su Akışı(m³/s) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9,39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
Anahat ve Kurulum Şeması
1.Motor Bağlantısı 2.Diş Tırmığı 3.Raf 4.Alt Çöp Rafı 5.Kılavuz Cihazı 6.Sürüş Cihazı 7.Cüruf Bölmesi 8.Bar Ekranı
