CF Tipi Su Arıtma Videosu Teknik Destek Döner Katı-Sıvı Ayırıcı Mekanik Çubuk Ekran Otomatik Çalıştırma
Müşterilerimize:
Hemen hemen her türlü atıksu arıtma ekipmanlarının imalatını yapmaktayız.Herhangi bir soru, lütfen bizimle iletişime geçmekten çekinmeyin.Teşekkürler.
Uygulama

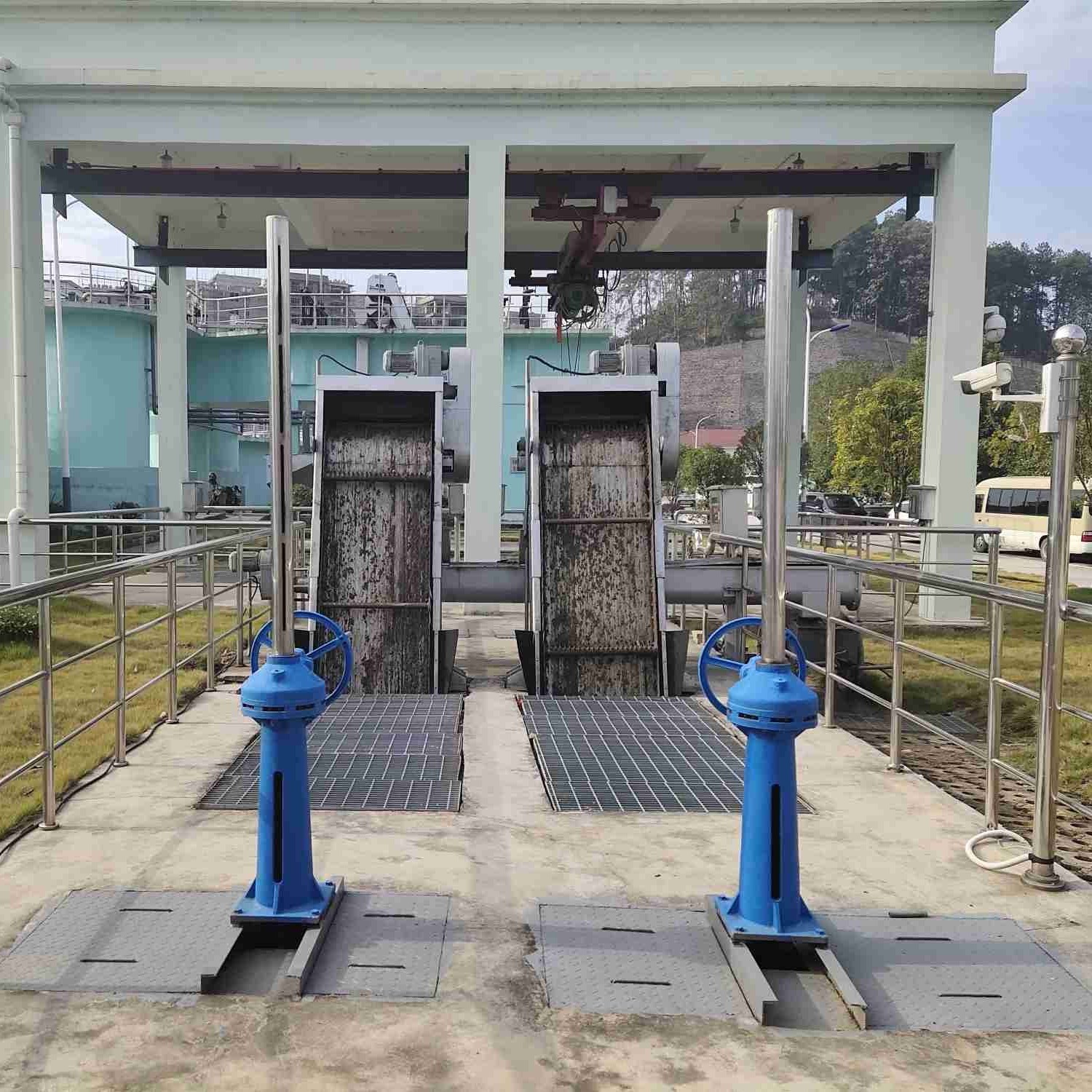

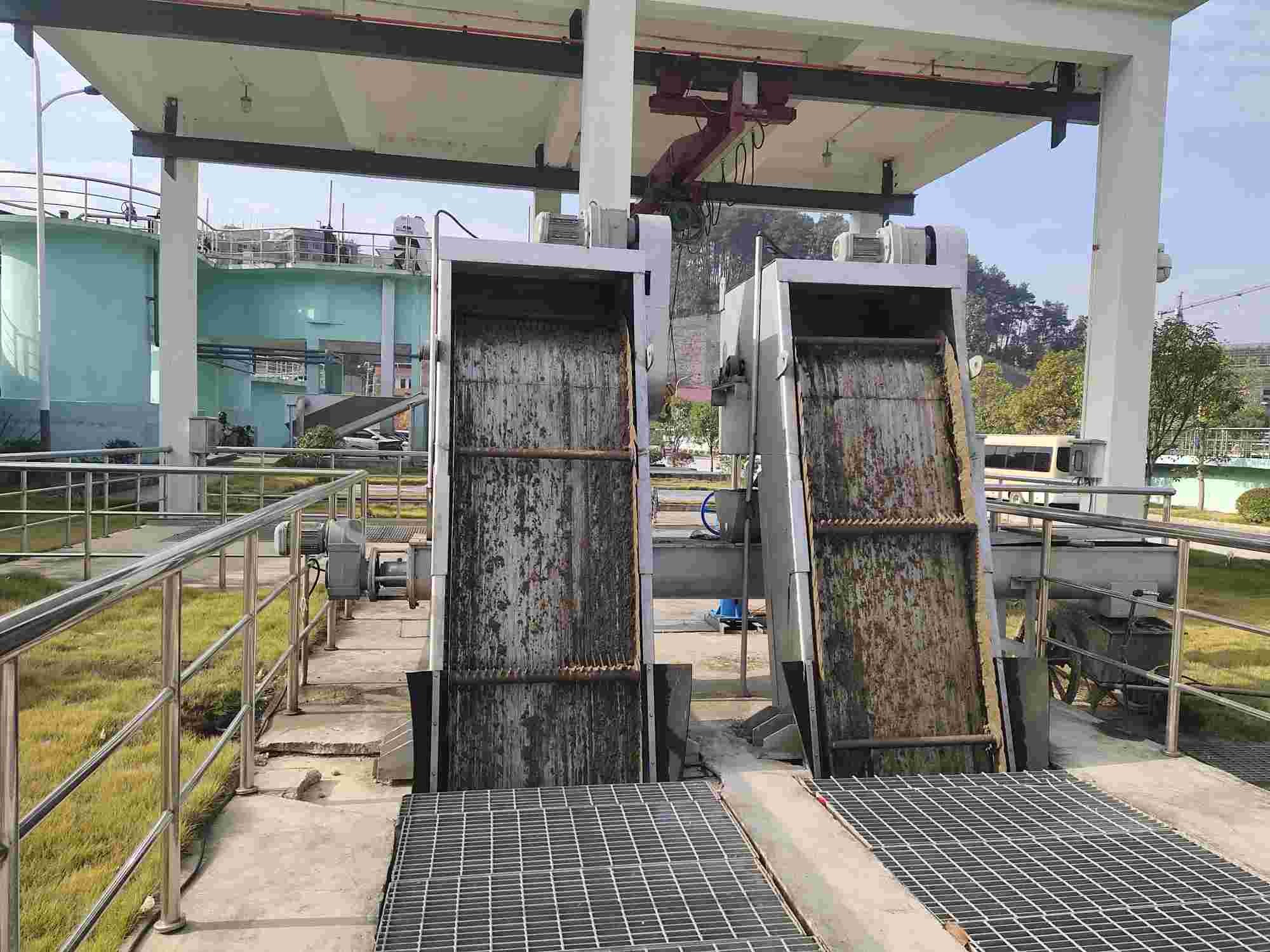

CF tipi döner katı-sıvı ayırıcı, özellikle kentsel kanalizasyon arıtma tesislerinde, yerleşim bölgesi kanalizasyon ön arıtmasında, belediye yağmur / kanalizasyon pompa istasyonlarında, su tesislerinde ve santrallerde soğutma suyunda kullanılan gelişmiş bir su arıtma katı-sıvı ayırma ekipmanıdır. vb. Su girişindeki ekipman, tekstil, baskı ve boyama, gıda, su ürünleri, kağıt yapımı, şarap yapımı, kesim, tabaklama vb. gibi çeşitli endüstrilerdeki su arıtma projelerinde de yaygın olarak kullanılmaktadır.
Ana Parametreler ve Kurulum Boyut Tablosu
| Model Numarası/Parametreler | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Cihaz genişliği B(mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanal Genişliği B1(mm) | B+100 | ||||||||||||||
| Etkin kapı genişliği B2(mm) | B-157 | ||||||||||||||
| Temel cıvata aralığı B3(mm) | B+200 | ||||||||||||||
| Toplam ekipman genişliği B4(mm) | B+350 | ||||||||||||||
|
Tırmık diş boşluğu b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| Montaj açısı α(°) | 60~85 | ||||||||||||||
| Kanal derinliği H(mm) | 800~12000 | ||||||||||||||
| H1(mm) platform yüksekliğine aktarma | 600~1200 | ||||||||||||||
| Toplam ekipman yüksekliği H2(mm) | H+H1+1500 | ||||||||||||||
|
Arka kutu çerçeve yüksekliği H3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Rake diş çalışma hızı v (m／min) |
≈2.1 | ||||||||||||||
| motor gücü N(kW) | 0,55~1.1 | 0,75~1,5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| kafa kaybı (mm) | ≤20 (tıkanma olmadan) | ||||||||||||||
| İnşaat mühendisliği yükü | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1.5 | 2.0 | |||||||||||||
Yapı ve Çalışma Prensibi

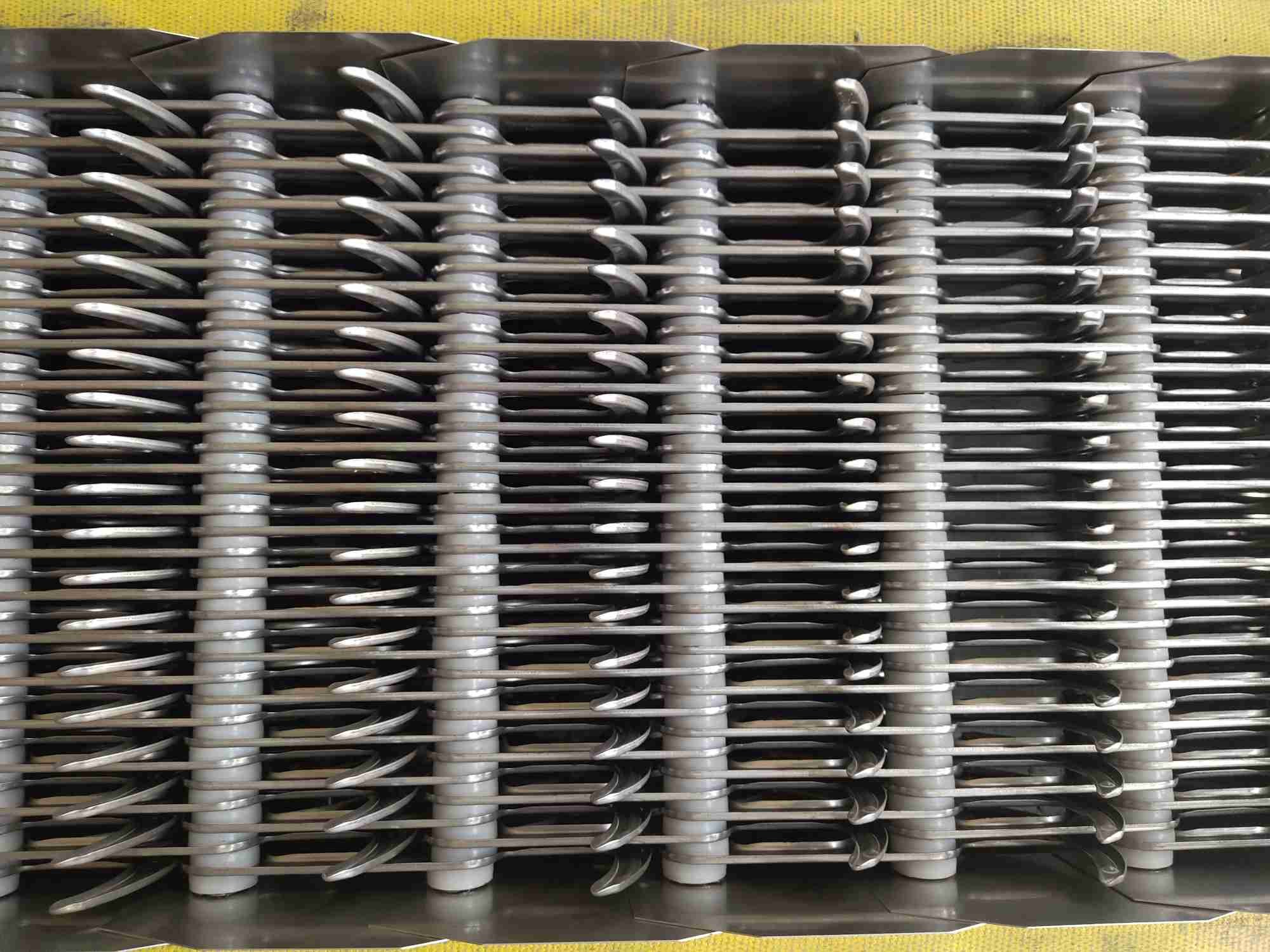

Ekipman döner bir tip benimser.Pulluk şeklindeki tırmık dişlerinin özel bir şekli, bir tırmık diş zinciri oluşturmak için belirli bir montaj sırası ve numarasında yatay eksende düzenlenmiştir.Suyun akışına göre, farklı boşluklara monte edilir ve pompa istasyonuna kurulur veya Su arıtma sisteminin girişinde, tahrik cihazı tırmık zincirini aşağıdan yukarıya hareket ettirmek için çalıştırdığında, sudaki çeşitli eşyalar tırmık zinciri tarafından alınır ve sıvı çubuk boşluğundan akar.Ekipman üst tepeye döndükten sonra, tırmık zinciri değişir Çalışma yönü yukarıdan aşağıya doğru hareket eder.Malzeme kendi ağırlığıyla tırmık dişlerinden düşecektir.Tırmık dişleri ekipmanın arka tarafından alt tarafına döndüğünde, sudaki kalıntıları sürekli olarak çıkarmak için başka bir ileri geri sürekli çalışmaya başlayacaktır.Katı-sıvı ayırma amacına ulaşmak için.
Ana Özellikler
1. Sürüş cihazı, düşük gürültü, kompakt yapı ve kararlı çalışma özelliklerine sahip bir sikloid pim çarkı veya helisel dişli redüktör motoru tarafından doğrudan tahrik edilir.
2. Çerçeve, güçlü sağlamlık, kolay kurulum ve daha az günlük bakım çalışması ile entegre bir çerçeve yapısıdır.
3. Tırmık dişlerinin iki özelliği vardır, tırmık dişlerinin adımı t=150mm ve tırmık dişlerinin adımı t=100mm.
4. Ekipmanın kullanımı kolaydır ve ekipmanın çalışması doğrudan yerel/uzaktan kontrol edilebilir.
5. Kazara aşırı yüklenmeyi önlemek için, ekipmanın güvenli ve güvenilir çalışmasını sağlamak için mekanik kesme pimi ve aşırı akım birikmiş ağırlık koruması ile donatılmıştır.
6. Ekipman 1500 mm genişliğinde olduğunda, ekipmanın genel gücünü sağlamak için paralel bağlantı modu benimsenecektir.
Anahat ve Kurulum Şeması
Teknik gereksinimler
1. Çerçeve 2. Menhol kapağı 3. Çekme zinciri 4. Kılavuz Cihazı 5. Motor Kalkanı 6. Tahrik Cihazı 7. Tırmık Dişleri 8.bölme(sol ve sağ) 9. bölme(üst ve alt)
Paketleme ve Teslimat
1. 20ft, 40ft, 40hp konteyner ile uluslararası ihracat standardı ile su geçirmez ambalaj.Ekipman Bağlantı Elemanları, Elektrik Motoru ve Güç Kabini, Tahta Sandık veya Demir Kutu içinde paketlenecektir.Diğer Ekipmanlar Renkli Çizgili Plastik Bez ile paketlenecektir.
2. Tüm tesis makine boyutu normal olarak büyüktür, bu nedenle hepsini paketlemek için Su Geçirmez kumaş kullanacağız.Motor, dişli kutusu veya diğer kolay hasar gören parçaları kutuya koyacağız.Profesyonel bir nakliye departmanımız var, konteyner miktarınızı korumak için ellerinden geleni yapacaklar.
