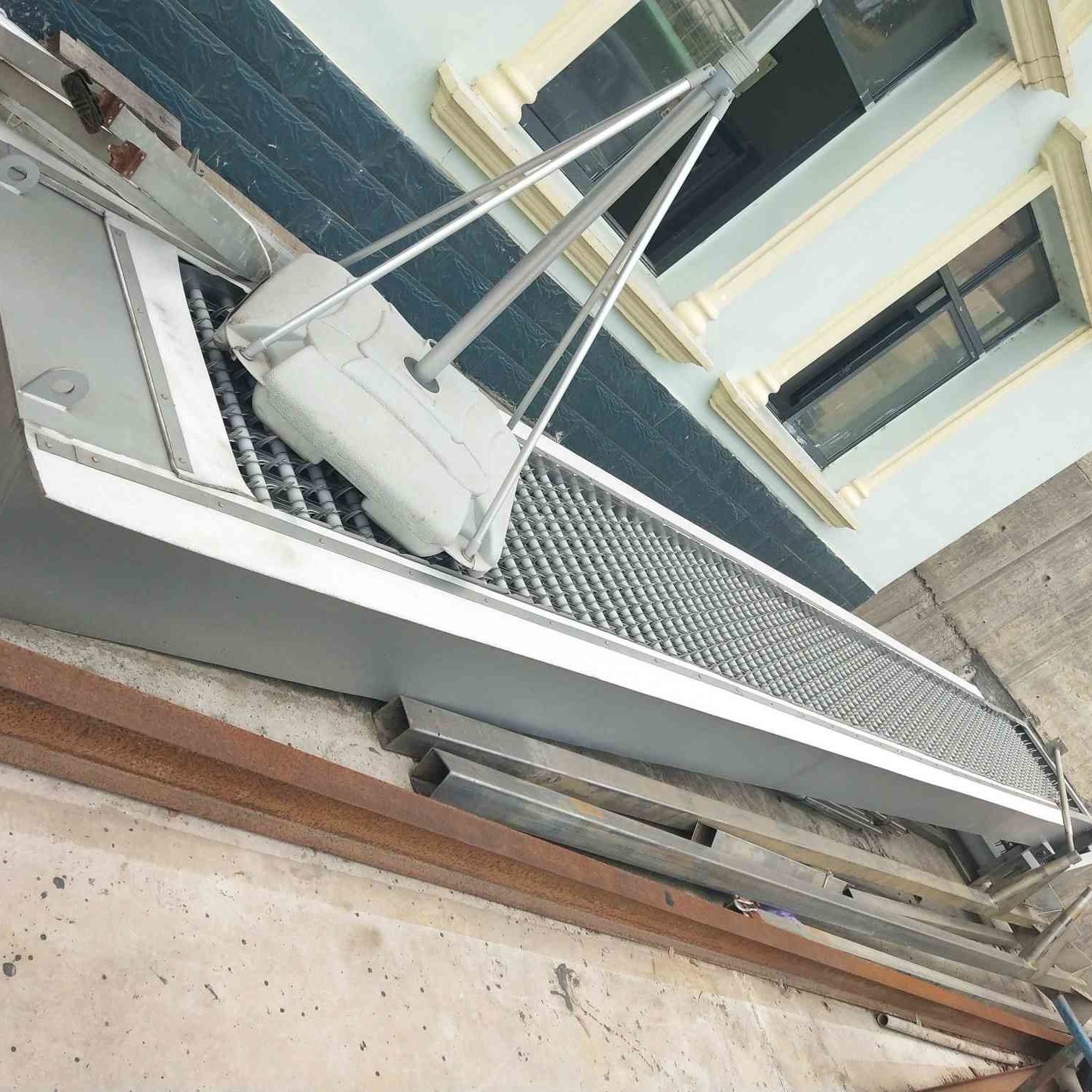

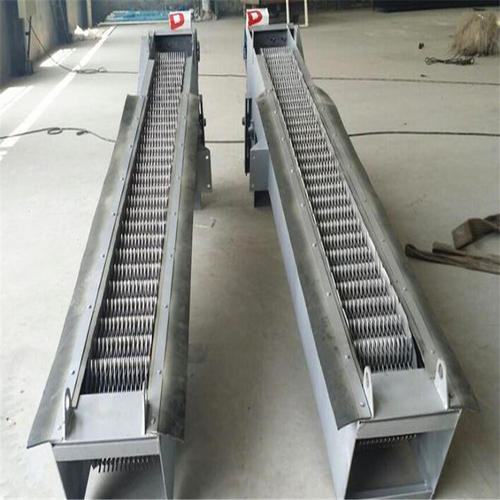

CF Tipi Su Arıtma Döner Katı-Sıvı Ayırıcı Mekanik Çubuk Elek Su Arıtma Sanayi
Kısa Tanıtım
Jiangsu Eyaleti, Çin'in gelişmiş ve güzel bir şehri olan Yixing'de bulunan Longdai Co., Ltd, çevresel işleme ve bağımsız araştırma ve geliştirme, tasarım, genel müteahhitlik, çevre koruma ekipmanı imalatı ve ilgili entegre etme konusunda uzmanlaşmış petrokimya endüstrisinin bir işleme ekipmanı tedarikçisidir. malzeme temini.
Uygulama
CF tipi döner katı-sıvı ayırıcı, esas olarak kentsel kanalizasyon arıtma tesislerinde, yerleşim bölgesi kanalizasyon ön arıtmasında, belediye yağmur / kanalizasyon pompa istasyonlarında, su tesislerinde ve santrallerde soğutma suyunda kullanılan gelişmiş bir su arıtma katı-sıvı ayırma ekipmanıdır. vb. Su girişinde, ekipman ayrıca tekstil, baskı ve boyama, gıda, su ürünleri, kağıt yapımı, şarap yapımı, kesim, tabaklama vb. Gibi çeşitli endüstrilerdeki su arıtma projelerinde de yaygın olarak kullanılmaktadır. su arıtma endüstrisinde sıvı ayırma ekipmanı.
Yapı ve Çalışma Prensibi
Ekipman döner bir tip benimser.Pulluk şeklindeki tırmık dişlerinin özel bir şekli, bir tırmık diş zinciri oluşturmak için belirli bir montaj sırası ve numarasında yatay eksende düzenlenmiştir.Suyun akışına göre, farklı boşluklara monte edilir ve pompa istasyonuna kurulur veya Su arıtma sisteminin girişinde, tahrik cihazı tırmık zincirini aşağıdan yukarıya hareket ettirmek için çalıştırdığında, sudaki çeşitli eşyalar tırmık zinciri tarafından alınır ve sıvı çubuk boşluğundan akar.Ekipman üst tepeye döndükten sonra, tırmık zinciri değişir Çalışma yönü yukarıdan aşağıya doğru hareket eder.Malzeme kendi ağırlığıyla tırmık dişlerinden düşecektir.Tırmık dişleri ekipmanın arka tarafından alt tarafına döndüğünde, sudaki kalıntıları sürekli olarak çıkarmak için başka bir ileri geri sürekli çalışmaya başlayacaktır.Katı-sıvı ayırma amacına ulaşmak için.
parametreler
| Model Numarası/Parametreler | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Cihaz genişliği B(mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanal Genişliği B1(mm) | B+100 | ||||||||||||||
| Etkin kapı genişliği B2(mm) | B-157 | ||||||||||||||
| Temel cıvata aralığı B3(mm) | B+200 | ||||||||||||||
| Toplam ekipman genişliği B4(mm) | B+350 | ||||||||||||||
|
Tırmık diş boşluğu b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| Montaj açısı α(°) | 60~85 | ||||||||||||||
| Kanal derinliği H(mm) | 800~12000 | ||||||||||||||
| H1(mm) platform yüksekliğine aktarma | 600~1200 | ||||||||||||||
| Toplam ekipman yüksekliği H2(mm) | H+H1+1500 | ||||||||||||||
|
Arka kutu çerçeve yüksekliği H3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Rake diş çalışma hızı v (m／min) |
≈2.1 | ||||||||||||||
| motor gücü N(kW) | 0,55~1.1 | 0,75~1,5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| kafa kaybı (mm) | ≤20 (tıkanma olmadan) | ||||||||||||||
| İnşaat mühendisliği yükü | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1.5 | 2.0 | |||||||||||||
| Model Numarası/Parametreler | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Kapıdan önceki su derinliği H3(m) | 1.0 | ||||||||||||
|
Üst geçit - kapı akış hızı V＇ (m/sn) |
0,8 | ||||||||||||
|
Aralık b(mm) |
1 |
taşan su Akış hızı S (m3/sn) |
0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
| 3 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
| 5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.40 | 0,43 | ||
| 15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
| 20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0,41 | 0.45 | 0.49 | 0,53 | ||
| 25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0,43 | 0.47 | 0,51 |
|
||
| 30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.40 | 0.45 | 0.49 | 0,53 | 0,57 | ||
| 40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0,51 | 0,55 | 0.60 | ||
| 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0,43 | 0.48 | 0,52 | 0,57 | 0.61 | |||
| 50 | |||||||||||||
Ana Özellikler
1. Sürüş cihazı, düşük gürültü, kompakt yapı ve kararlı çalışma özelliklerine sahip bir sikloid pim çarkı veya helisel dişli redüktör motoru tarafından doğrudan tahrik edilir.
2. Çerçeve, güçlü sağlamlık, kolay kurulum ve daha az günlük bakım çalışması ile entegre bir çerçeve yapısıdır.
3. Tırmık dişlerinin iki özelliği vardır, tırmık dişlerinin adımı t=150mm ve tırmık dişlerinin adımı t=100mm.
4. Ekipmanın kullanımı kolaydır ve ekipmanın çalışması doğrudan yerel/uzaktan kontrol edilebilir.
5. Kazara aşırı yüklenmeyi önlemek için, ekipmanın güvenli ve güvenilir çalışmasını sağlamak için mekanik kesme pimi ve aşırı akım birikmiş ağırlık koruması ile donatılmıştır.
6. Ekipman 1500 mm genişliğinde olduğunda, ekipmanın genel gücünü sağlamak için paralel bağlantı modu benimsenecektir.
Paketleme ve Teslimat
1. 20ft, 40ft, 40hp konteyner ile uluslararası ihracat standardı ile su geçirmez ambalaj.Ekipman Bağlantı Elemanları, Elektrik Motoru ve Güç Kabini, Tahta Sandık veya Demir Kutu içinde paketlenecektir.Diğer Ekipmanlar Renkli Çizgili Plastik Bez ile paketlenecektir.
2. Tüm tesis makine boyutu normal olarak büyüktür, bu nedenle hepsini paketlemek için Su Geçirmez kumaş kullanacağız.Motor, dişli kutusu veya diğer kolay hasar gören parçaları kutuya koyacağız.Profesyonel bir nakliye departmanımız var, konteyner miktarınızı korumak için ellerinden geleni yapacaklar.
