Çin ZG Etkili Döner Tambur tipi Mekanik Çubuk Elek Atıksu Arıtma
Müşterilerimize:
Resim güzelleştirme konusunda profesyonel değiliz, tüm resimlerimiz yerinde veya atölyemizde çekilmektedir.Hemen hemen her türlü atıksu arıtma ekipmanlarının imalatını yapmaktayız.Herhangi bir soru, lütfen bizimle iletişime geçmekten çekinmeyin.Teşekkürler.
Uygulama
ZG, ince çubuk çepel işleme, çubuk cürufu vidası kaldırma ve sıkma gibi üç işlevi birleştiren yeni bir üründür.Ekipman kanala veya konteynere monte edilebilir.Bu makine esas olarak, katı maddeleri engellemek için belediye kanalizasyon arıtma ve endüstriyel atık su arıtma projelerinde kullanılır.
Ana Parametreler ve Kurulum Boyut Tablosu
| Tür | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| boşluk = 6mm | 53 | 130 | 200 | 419 | |||
| boşluk = 10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Tambur Çapı (mm) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Kanal Genişliği (mm) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L(M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5〜9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| bir(M) | 2.6-6 | 2.6-6 | 3.2 〜6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h(mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k(mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W(mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b(mm) a—A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| b(mm) e=io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaksP1(N) | 7160 | 8300 | 10400 | 11600 | 1500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| P2(N) Yükü | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Motor Gücü (KW) | 1.1 | 1.5 | 2.2 | 3 | ||||||||
Yapı ve Çalışma Prensibi
Çubuk sac, çubuk aralığına göre tambur şeklinde bir elek sepetine dönüştürülür.Arıtılmış su, elek sepetinin önünden akar, çubuktan süzülür ve havuzun çıkışına akar.Çubuk cürufu, çubuk yüzeyinde tutulur.Çubuğun içindeki ve dışındaki su seviyesi farkı belirli bir değere ulaştığında, merkezi şaft üzerine monte edilen döner dişli tırmık, kiri temizlemek için döner.Cüruf temizleme dişli tırmık kiri sepetin üst kısmına aldığında cürufu boşaltmaya başlar (kendi ağırlığının altına düşebilecek cüruf, cüruf yuvasına boşaltılır) ve 15° geri döndükten sonra, Sepetin üst kısmındaki cüruf temizleme diş plakası, tırmık dişlerine yapışan cürufu otomatik olarak sıyırır ve cüruf yuvasına boşaltır.Çubuk cürufu, teknenin alt kısmındaki helezon konveyör tarafından kaldırılır ve üst pres bölümünde sıkılıp kurutulduktan sonra tahliye edilir.
Ana Özellikler
Bu makine, çubuk sepet, vidalı elevatör, vidalı pres, diş tırmık mekanizması, diş temizleme plakası, destek çerçevesi, cüruf tahliye borusu ve diğer bileşenlerden oluşur.Özel çalışması nedeniyle aşağıdaki özelliklere sahiptir:
1. Çubuk ve su akışı 35'i oluşturur. Açı, perdelerin oluşumundan dolayı, çubuk ızgaranın boşluğundan daha küçük kalınlıkta bir çok kir bile ayrılabilir.
2. Çubuk ekran, bir yıkama cihazı, bir tırmık engelleme cihazı ve bir kendi kendini temizleme işlevi ile donatılmıştır.
3. Silindirik yapı, geleneksel çubuk ızgaraya kıyasla ızgaranın akış hızını arttırır, yük kaybını azaltır ve ızgara önündeki birikim düzlemini azaltır.
4. Su ile temas eden tüm parçalar paslanmaz çelikten imal edilmiştir ve dekapaj ve pasivasyon işlemlerine tabi tutulmuştur.Tüm sivil kanalizasyon ve çoğu endüstriyel sularda, güçlü korozyon önleyici performansa ve uzun ömre sahiptir.
5. Çubuk ekran aracılığıyla entegre balık tutma, taşıma ve sıkıştırma işlemi yalnızca yerden tasarruf etmekle kalmaz, aynı zamanda sonraki çöp imha maliyetini de azaltır.
6. Bakıma neredeyse hiç gerek yoktur, dönüş noktasında yakıt ikmali gerekmez ve tahrik ünitesinin yakıt ikmali süresi çok azdır.

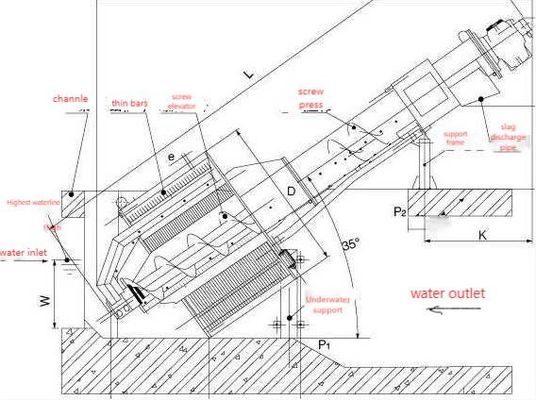

Anahat ve Kurulum Şeması
Teknik gereksinimler
1. Kanal genişliği ve kanal derinliği düz olmalı ve boyutsal tolerans ≤ 10 mm olmalıdır.
2. Ekipman, sahada genleşme cıvataları ile sabitlenir.
