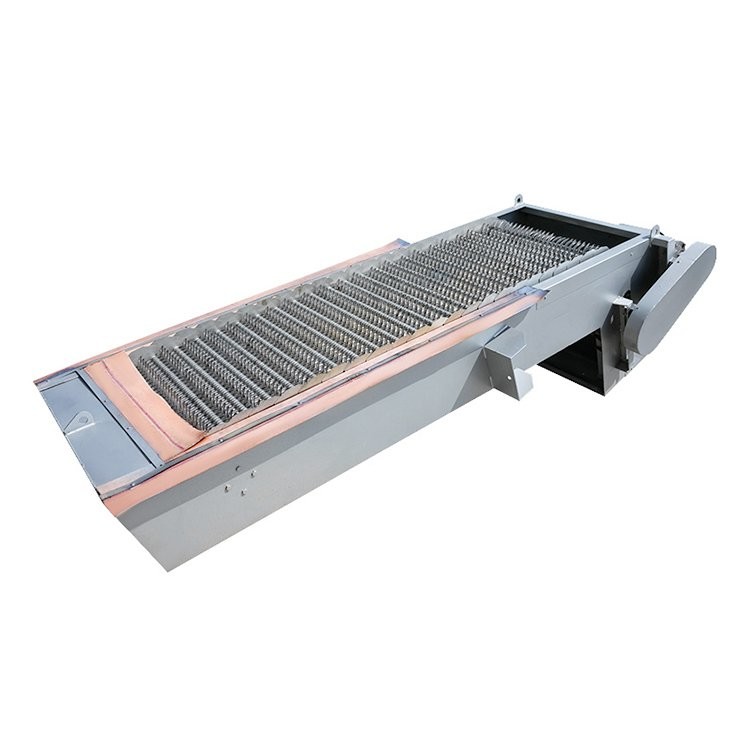

Paslanmaz çelik döner diş tırmık ızgarası temizleyici üreticisi kanalizasyon arıtma ekipmanları

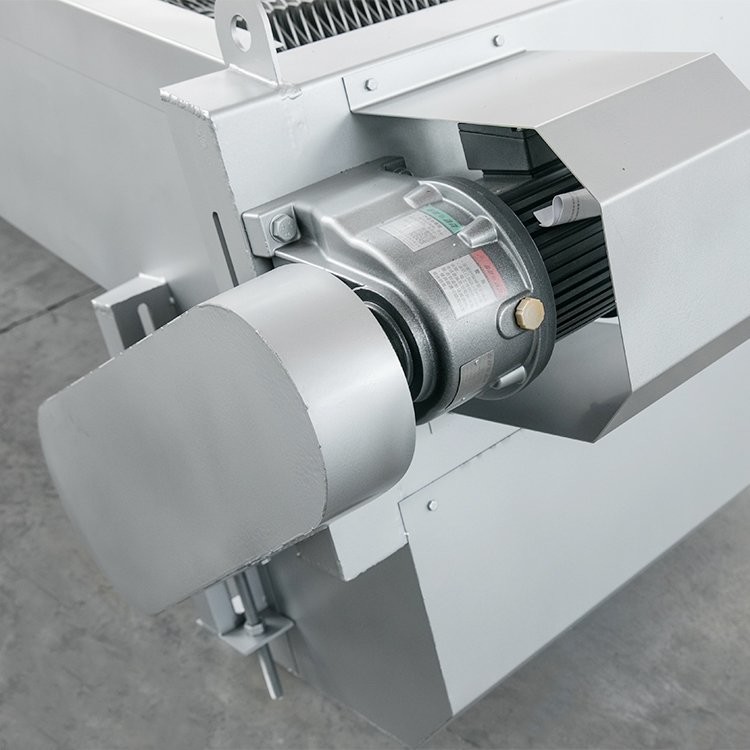

Döner mekanik menfez, sürekli ve otomatik olarak temizlenebilen bir menfez çeşididir.Bir grup kapalı tırmık dişli zincirine kademeli ve paralel bir şekilde monte edilen birçok özdeş tırmık dişli parçasından oluşur.Motor ve redüktör tarafından tahrik edilen, bir grup yivli tekerlek ve zincirden geçer. Izgaranın sürekli olarak çıkarılması hedefine ulaşmak için sürekli yukarıdan aşağıya dairesel hareketten oluşur.
Başvuru
1. Kağıt yapımı, kesim, deri, şeker yapımı, şarap yapımı, gıda işleme, tekstil, baskı ve boyama, petrokimya ve diğer endüstrilerde kullanılır, Atıksu arıtımında askıda katı maddeler, yüzen katılar, tortular ve diğer katı maddeler çıkarılır;
2. Kağıt yapımında, alkolde, nişastada, gıda işlemede ve diğer endüstrilerde kullanılan geri dönüştürülmüş lifler ve tortular gibi faydalı maddeler;
3. Kentsel atıksu arıtımında birincil çökeltme tankının yerini almak için kullanılır.
Performans avantajları
1. Yüksek derecede otomasyon, yüksek ayırma verimliliği, düşük güç tüketimi, gürültü yok, iyi korozyon direnci;
2. Katılımsız koşullarda sürekli ve kararlı çalışmayı sağlayabilir.Aşırı yük güvenlik koruma cihazı, ekipmanın aşırı yüklenmesini önlemek için arıza durumunda ekipmanı otomatik olarak durduracak şekilde ayarlanmıştır.
3. Ekipman, ekipmanın çalışma aralığını kullanıcının ihtiyaçlarına göre ayarlayabilir;Izgaranın önü ve arkası arasındaki sıvı seviye farkına göre otomatik olarak kontrol edilebilir;Ayrıca bakımı kolaylaştırmak için manuel kontrol işlevine sahiptir.Kullanıcılar, farklı iş ihtiyaçlarına göre istedikleri zaman seçim yapabilir.
4. Ekipmanın makul yapı tasarımı nedeniyle, ekipman çalışırken ve bloke olmayacağında güçlü bir kendi kendini temizleme yeteneğine sahiptir, bu nedenle günlük bakım iş yükü küçüktür.
Çalışma prensibi

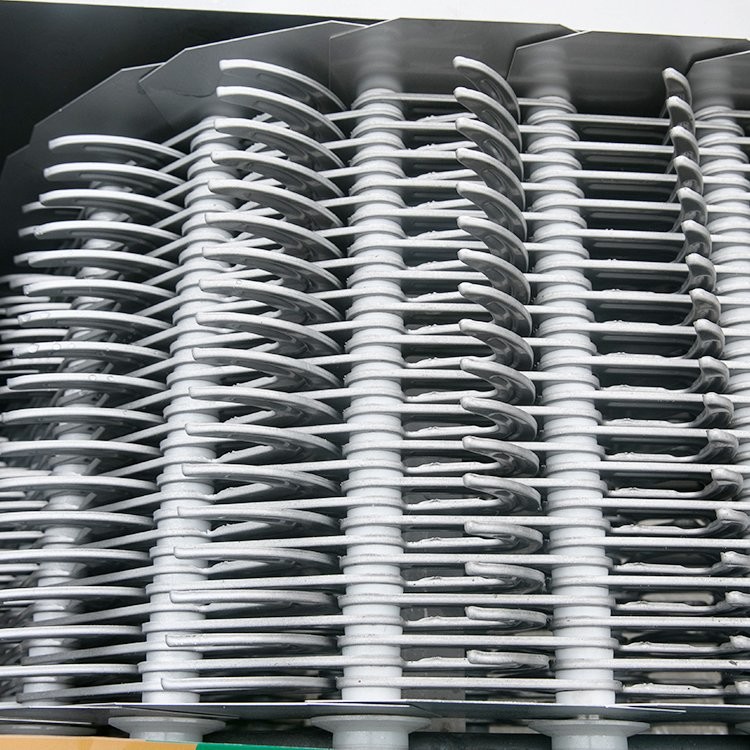

Çatal zincir, ekipmanın üst ve arkasına taşındığında, zincir çarkının ve kavisli rayın kılavuz rolü nedeniyle, paralel çatal sıraları yerinden çıkabilir, böylece katı kir, cüruf oluğuna düşebilir. Özkütle.Temiz bir şekilde düştüğünde, bu tür bir ızgara, kiri ızgaranın arkasındaki kanala getirmek kolaydır.
parametreler
| Model Numarası/Parametreler | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Cihaz genişliği B(mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanal Genişliği B1(mm) | B+100 | ||||||||||||||
| Etkin kapı genişliği B2(mm) | B-157 | ||||||||||||||
| Temel cıvata aralığı B3(mm) | B+200 | ||||||||||||||
| Toplam ekipman genişliği B4(mm) | B+350 | ||||||||||||||
|
Tırmık diş boşluğu b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| Montaj açısı α(°) | 60~85 | ||||||||||||||
| Kanal derinliği H(mm) | 800~12000 | ||||||||||||||
| H1(mm) platform yüksekliğine aktarma | 600~1200 | ||||||||||||||
| Toplam ekipman yüksekliği H2(mm) | H+H1+1500 | ||||||||||||||
|
Arka kutu çerçeve yüksekliği H3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Rake diş çalışma hızı v (m／min) |
≈2.1 | ||||||||||||||
| motor gücü N(kW) | 0,55~1.1 | 0,75~1,5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| kafa kaybı (mm) | ≤20 (tıkanma olmadan) | ||||||||||||||
| İnşaat mühendisliği yükü | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1.5 | 2.0 | |||||||||||||

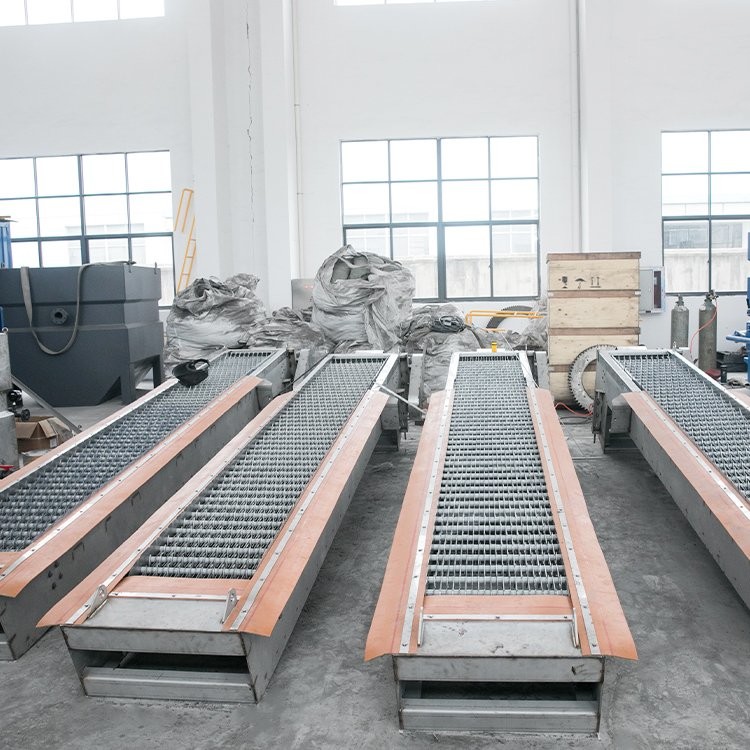

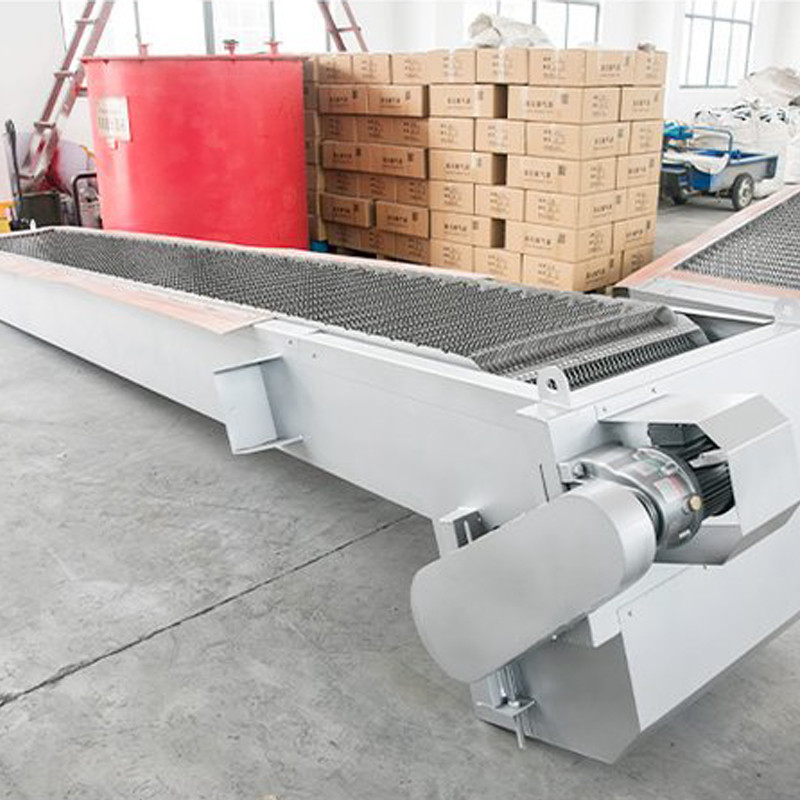

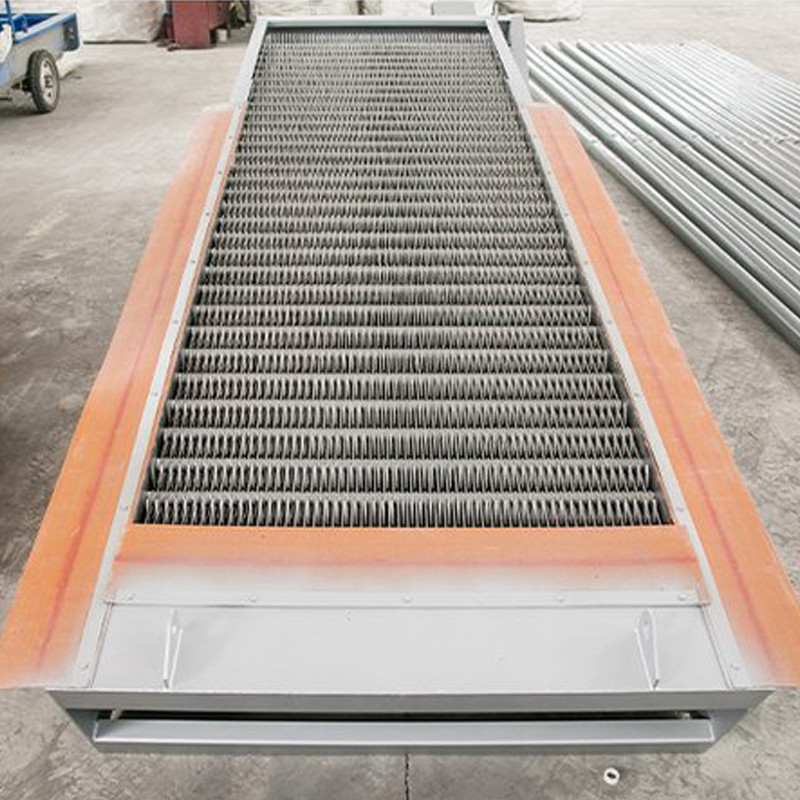

Gerçek resim
